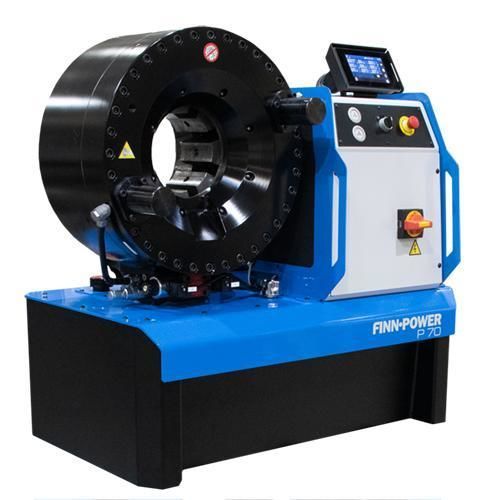

Prensa de mangueiras P70SCC

para mangueiras hidráulicasautomáticahidráulica

Visão geral do produto
O P70SCC é a maior máquina de cravar de bancada da sua gama, oferecendo maior potência e abertura mais ampla para processar uniões pesadas e mangueiras industriais de maior diâmetro. Projetada para oficinas e montagem de mangueiras industriais de pequeno a médio porte.

Designação curta
Máquina de cravar para uso em oficina

Características

• Controlo: SCC (ecrã tátil 5")
• Modelos: modelo único disponível (P70SCC)
• Características padrão: matrizes adaptadoras (ref. 704631); espelho (ref. 720878)
• Opções: pedal (ref. 691563); limitador elétrico; dispositivo de limitador mecânico; base de ferramentas com QuickChange‑tool para matrizes P32, 18 ranhuras (ref. 720198); base de ferramentas com QuickChange‑tool para matrizes P32, 8 ranhuras para matrizes 140 / 6 ranhuras para matrizes 32 (ref. 719124); suporte de ferramentas com QuickChange‑tool (ref. 692740); QuickChange‑tool (ref. 701049)

Conjunto de matrizes série 145
Nr conjunto | D (mm) | L (mm) | Faixa de cravação (mm)
18860/84/120 | 84 | 120 | 84.0-92.0
18860/92/120 | 92 | 120 | 92.0-100.0
18860/100/120 | 100 | 120 | 100.0-108.0
18860/108/120 | 108 | 120 | 108.0-116.0
18860/116/120 | 116 | 120 | 116.0-124.0

Conjunto de matrizes série 140
Nr conjunto | D (mm) | L (mm) | Faixa de cravação (mm)
18860/84/110 | 84 | 110 | 84.0-92.0
18860/92/110 | 92 | 110 | 92.0-100.0
18860/100/110 | 100 | 110 | 100.0-108.0
18860/108/110 | 108 | 110 | 108.0-116.0
18860/116/110 | 116 | 110 | 116.0-124.0

Conjunto de matrizes série 32
Nr conjunto | D (mm) | L (mm) | Faixa de cravação (mm)
18506/10 | 10 | 55 | 10.0-12.0
18506/12 | 12 | 55 | 12.0-14.0
18506/14 | 14 | 55 | 14.0-16.0
18506/16 | 16 | 55 | 16.0-19.0
18212/19 | 19 | 55 | 19.0-22.0
18506/22 | 22 | 70 | 22.0-26.0
18506/26 | 26 | 70 | 26.0-30.0
18506/30 | 30 | 70 | 30.0-34.0
18506/34 | 34 | 75 | 34.0-39.0
18506/39 | 39 | 75 | 39.0-45.0
18506/45 | 45 | 90 | 45.0-51.0
18506/51 | 51 | 90 | 51.0-57.0
18506/57 | 57 | 100 | 57.0-63.0
18506/63/110 | 63 | 110 | 63.0-69.0
18506/69/110 | 69 | 110 | 69.0-75.0
18506/74/110 | 74 | 110 | 74.0-80.0
18506/78/110 | 78 | 110 | 78.0-87.0

Notas
* De acordo com o encaixe. 1) Com matrizes padrão. A faixa de cravação pode ser aumentada com matrizes especiais. 2) Teórico com ciclo de 10 mm. 3) A abertura máxima é o curso total das matrizes. Some este valor ao diâmetro mínimo de cravação do conjunto de matrizes utilizado. O resultado é a abertura máxima da máquina com o conjunto instalado.

Especificações técnicas

• Ø máx de cravação (mm/polegada): 124 / 4.88
• Força máx de cravação: 4000 kN (400 ton)
• Tempo de ciclo (10 mm): 6.8 s (teórico)
• Tamanho mangueira hidráulica (polegada): 3 *
• Tamanho mangueira industrial (polegada): 4.88 *
• Séries de matrizes: 32 / 140
• Abertura máx (mm): +60
• Abertura máx sem matrizes (mm): 200
• Matriz mestre D/L (mm): 140 / 155
• Matriz mestre D/L (polegada): 5.52 - 6.1
• Potência do motor: 5.5 kW / 7.5 HP
• Volume do depósito de óleo: 80 l
• Dimensões (CxLxA) mm: 912 x 559 x 907
• Dimensões (CxLxA) polegada: 35.9 x 22 x 35.7
• Peso: 461 kg / 1014 lbs
