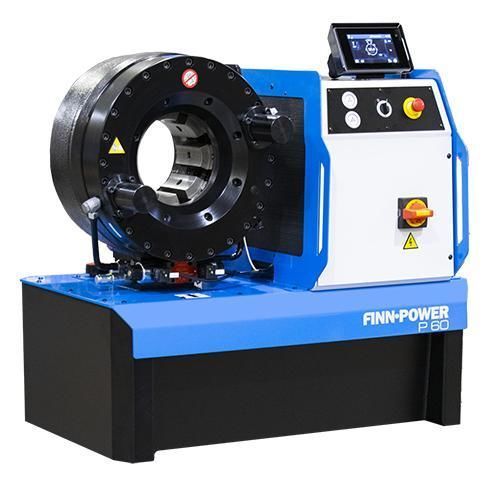

Prensa de mangueiras P60

automáticahidráulicaeletro-hidráulica

Visão geral
A P60 é uma máquina de oficina para cravar projetada para acoplamentos do tipo camlock de grande diâmetro e para mangueiras hidráulicas e industriais de gama pequena a média. Possui diâmetro de abertura aumentado e desligamento hidráulico automático em repouso para economizar energia e reduzir ruído. O controlo SCC fornece conectividade e interface visual com cravação por passos como padrão; MS é a opção de controlo básica.

Controlo e características principais

• Controlo: MS
• Controlo: SCC (touchscreen 5 polegadas)
• Desligamento hidráulico automático em repouso
• Função de cravação por passos (SCC)
• Adequada para acoplamentos camlock e mangueiras industriais
• Não existem outros modelos disponíveis

Características padrão (MS)

• Adaptadores para matrizes série 32 (ref. 402604)
• Dispositivo de batente traseiro mecânico (ref. 720194)

Características padrão (SCC)

• Adaptadores para matrizes série 32 (ref. 402604)

Opções (MS)

• Pedal (ref. 676906)
• Espelho (ref. 720200)
• Base de ferramentas com QuickChange para matrizes P32, 18 slots (ref. 720198)
• Base de ferramentas com QuickChange para matrizes P32, 8 slots para matrizes 140 / 6 slots para matrizes 32 (ref. 719124)
• Suporte de ferramentas com QuickChange (ref. 692740)
• Ferramenta QuickChange para matrizes série 32 (ref. 701049)

Opções (SCC)

• Pedal (ref. 691563)
• Espelho (ref. 720200)
• Dispositivo de batente traseiro mecânico (ref. 720194)
• Dispositivo de batente traseiro elétrico (ref. 720195)
• Base de ferramentas com QuickChange para matrizes P32, 18 slots (ref. 720198)
• Base de ferramentas com QuickChange para matrizes P32, 8 slots para matrizes 140 / 6 slots para matrizes 32 (ref. 719124)
• Suporte de ferramentas com QuickChange (ref. 692740)
• Ferramenta QuickChange para matrizes série 32 (ref. 701049)

Dados técnicos
Ø máx. de cravação (matrizes padrão): 124 mm / 4,88 in
Ø máx. com matrizes mestre: 150 mm / 5,9 in
Força máxima de cravação: 2600 kN (260 tonelada)
Abertura máxima sem matrizes: 204 mm; abertura adicional com matrizes: +64 mm
Séries de matrizes: 32 / 140
Matriz mestre D/L: 140 / 120 mm (5,52–4,73 in)
Potência do motor: 4,0 kW / 5,5 HP
Volume do depósito de óleo: 80 l
Tempo de ciclo (teórico, 10 mm): 5,8 s
Dimensões (C x L x A): 865 x 553 x 871 mm (34,1 x 21,8 x 34,3 in)
Peso: 298 kg / 656 lbs
Notas: A faixa de cravação pode ser aumentada com matrizes especiais. A abertura máxima é o curso total da matriz; adicionar ao diâmetro mínimo da matriz usada.

Conjunto de matrizes série 140

• 18860/84/110 — D 84 mm, L 110 mm — faixa 84,0–92,0 mm
• 18860/92/110 — D 92 mm, L 110 mm — faixa 92,0–100,0 mm
• 18860/100/110 — D 100 mm, L 110 mm — faixa 100,0–108,0 mm
• 18860/108/110 — D 108 mm, L 110 mm — faixa 108,0–116,0 mm
• 18860/116/110 — D 116 mm, L 110 mm — faixa 116,0–124,0 mm

Conjunto de matrizes série 32

• 18506/10 — D 10 mm, L 55 mm — faixa 10,0–12,0 mm
• 18506/12 — D 12 mm, L 55 mm — faixa 12,0–14,0 mm
• 18506/14 — D 14 mm, L 55 mm — faixa 14,0–16,0 mm
• 18506/16 — D 16 mm, L 55 mm — faixa 16,0–19,0 mm
• 18212/19 — D 19 mm, L 55 mm — faixa 19,0–22,0 mm
• 18506/22 — D 22 mm, L 70 mm — faixa 22,0–26,0 mm
• 18506/26 — D 26 mm, L 70 mm — faixa 26,0–30,0 mm
• 18506/30 — D 30 mm, L 70 mm — faixa 30,0–34,0 mm
• 18506/34 — D 34 mm, L 75 mm — faixa 34,0–39,0 mm
• 18506/39 — D 39 mm, L 75 mm — faixa 39,0–45,0 mm
• 18506/45 — D 45 mm, L 90 mm — faixa 45,0–51,0 mm
• 18506/51 — D 51 mm, L 90 mm — faixa 51,0–57,0 mm
• 18506/57 — D 57 mm, L 100 mm — faixa 57,0–63,0 mm
• 18506/63/110 — D 63 mm, L 110 mm — faixa 63,0–69,0 mm
• 18506/69/110 — D 69 mm, L 110 mm — faixa 69,0–75,0 mm
• 18506/74/110 — D 74 mm, L 110 mm — faixa 74,0–80,0 mm
• 18506/78/110 — D 78 mm, L 110 mm — faixa 78,0–87,0 mm

Especificações técnicas

• Modelo: P60
• Marca: Finn-Power
• Ø máx. de cravação (matrizes padrão): 124 mm / 4,88 in
• Ø máx. com matrizes mestre: 150 mm / 5,9 in
• Força máxima: 2600 kN (260 tonelada)
• Abertura máxima sem matrizes: 204 mm; abertura adicional: +64 mm
• Séries de matrizes: 32 / 140
• Dimensões matriz mestre (D/L): 140 / 120 mm (5,52–4,73 in)
• Potência do motor: 4,0 kW / 5,5 HP
• Volume do depósito de óleo: 80 l
• Tempo de ciclo (teórico, 10 mm): 5,8 s
• Dimensões (C x L x A): 865 x 553 x 871 mm
• Peso: 298 kg / 656 lbs
