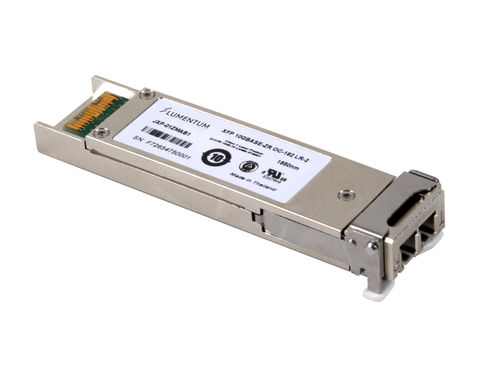

Transceptor Ethernet JXP Series

para fibra ópticamonomodode alta velocidade

O transceptor óptico multiprotocolo XFP Lumentum 10G é um transceptor óptico de fibra óptica integrado que fornece uma ligação serial de alta velocidade com taxas de sinalização de 9,95 a 11,35 Gbps. O módulo está em conformidade com o acordo multi-fonte (MSA) plugável (XFP) com fator de forma pequeno de 10G. O transceptor 1550 nm está em conformidade com o Telcordia GR-253-CORE (SONET) OC-192 LR-2 e ITU-T G.959.1 P1L1-2D2 (SDH) para alcance de 80 km; e IEEE 802.3-2012 Clause 52 (Ethernet) 10GBase-ZR/ZW e 10G Fibre Channel (FC) para alcance de 80 km. O transceptor integra o caminho de recepção e transmissão em um módulo. No lado da transmissão, o fluxo de dados serial de 10 Gbps é recuperado, reprogramado e passado para um driver de laser. O circuito do driver do laser distorce e modula um laser de 1550 nm resfriado e um modulador Mach-Zehnder (DFB-MZ), permitindo a transmissão de dados sobre fibra monomodo através de um conector LC padrão da indústria. No lado da recepção, o fluxo de dados ópticos de 10 Gbps é recuperado de um fotodetector de avalanche (APD), amplificador de transimpedância, retimizado e passado para um driver de saída. Este módulo possui uma interface elétrica compatível com XFI com capacidade de troca em tensão.
