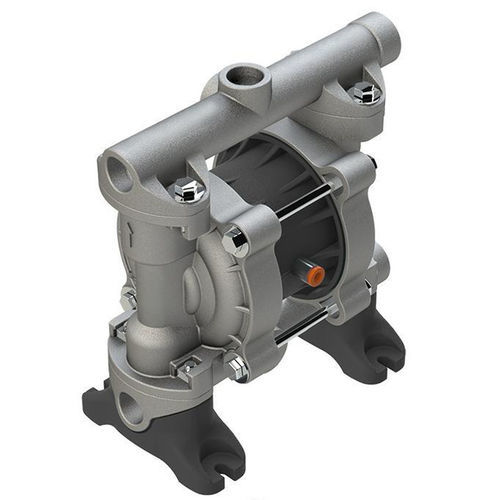

Bomba de duplo diafragma Evora LDE 050M

de óleode óleo de lubrificaçãopara líquidos

Visão geral
A LDE 050M AL-NBR é a variante metálica para óleos, graxas, lubrificantes e fluidos hidráulicos. A carcaça em alumínio proporciona estabilidade com baixo peso, enquanto as membranas em NBR garantem vedação e resistência a líquidos com óleo mineral. Aplicações típicas: oficinas, centros de assistência, manutenção de máquinas e manutenção industrial. Design compacto facilita integração e transporte.

Vantagens

• Solução económica para meios que contêm óleo e lubrificantes
• Adequada para uso industrial e de fácil manutenção
• Instalação simples e formato compacto
• Versão ATEX disponível para atmosferas explosivas

Dados técnicos (tabela)
Ligação de ar (Ø mm): 6
Pressão de ar (máx. bar): 8
Esfera/Junta: NBR
Certificação: Diretiva ATEX (Diretiva ATEX 2014/34/UE)
Ligação (bomba de diafragma duplo): 1/2" BSP rosca fêmea
Altura manométrica de descarga (até máx. m wc)*: 80
Membrana (bomba de diafragma duplo): NBR
Volume de deslocamento (em cm³): 75
Proteção contra explosões: Sim
Caudal (até máx. l/min)*: 76
Carcaça/assento da esfera: Alumínio
Temperatura do líquido (máx °C): 100
Matchcode (DMP): LDE-050M-00-ALN-NNANGRR-00
Dimensão máxima dos sólidos (mm): 3,2 - 3,8
Altura máxima de sucção: 9 mWS húmido (4 mWS seco)
Ponto de funcionamento (l/min): 30
Viscosidade (até máx. mPas)*: 7500

Notas de ensaio
*O caudal máximo é determinado em banco de ensaios com água a aproximadamente 20 °C. O caudal real em serviço depende da aplicação, das propriedades do meio e da configuração da bomba. Os valores de viscosidade são determinados com óleo. As medições são efectuadas no ponto de saída da bomba sem mangueira, pistola ou caudalímetro.

características / especificações técnicas

• Modelo: Evora LDE 050M (variante AL-NBR)
• Material da carcaça: Alumínio
• Membrana: NBR
• Esfera / junta: NBR
• Ligação de ar Ø: 6 mm
• Pressão de ar máxima: 8 bar
• Ligação de processo: 1/2" BSP rosca fêmea
• Altura manométrica máxima: 80 m wc
• Volume de deslocamento: 75 cm³
• Caudal máximo: 76 l/min
• Ponto de funcionamento: 30 l/min
• Temperatura máxima do líquido: 100 °C
• Dimensão máxima dos sólidos: 3,2 - 3,8 mm
• Altura máxima de sucção: 9 mWS (húmido) / 4 mWS (seco)
• Viscosidade máxima: 7500 mPas
• Certificação / ATEX: Diretiva ATEX 2014/34/UE
• Matchcode (DMP): LDE-050M-00-ALN-NNANGRR-00
