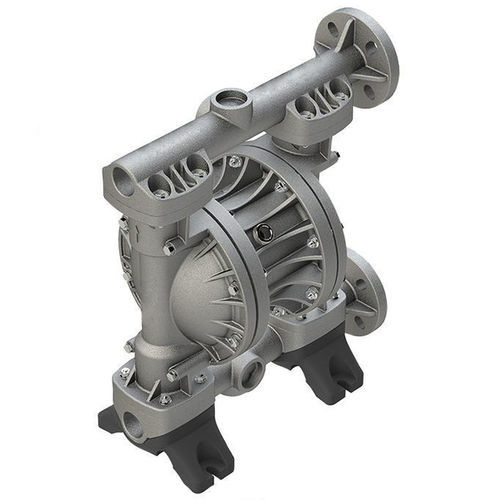

Bomba de duplo diafragma Evora LDE 1500

de óleopara lubrificantepneumática

Informações do produto
A Evora LDE 1500 AL-NBR é a versão metálica da série LDE 1500: uma bomba pneumática de duplo diafragma para óleos, graxas, lubrificantes e fluidos hidráulicos. A carcaça em alumínio proporciona estabilidade com menor peso, enquanto os diafragmas NBR e as esferas/vedantes NBR asseguram vedação fiável e vida útil prolongada. Indicada para aplicações industriais que exigem tecnologia de bombeamento pneumático económica para meios oleosos.

Aplicações
Empresas de serviço, indústria de petróleo e gás, sistemas de manutenção, oficinas industriais e outros ambientes que requerem transferência pneumática de fluidos viscosos ou com teor de óleo.

Vantagens principais

• Construção metálica adequada para meios oleosos
• Indicada para operação contínua
• Projeto que facilita a manutenção para intervenções rápidas

Dados técnicos (tabela)
Ligação de ar (bomba de duplo diafragma): 1/2" BSP
Pressão de ar (máx. bar): 8
Bola/Vedante: NBR
Certificação: Diretiva ATEX (Diretiva ATEX 2014/34/UE)
Ligação (bomba de duplo diafragma): 1 1/2" BSP fêmea (DN 40)
Altura de recalque (até máx. m c.a.): 80
Diafragma (bomba de duplo diafragma): NBR
Volume de deslocamento (em cm³): 670
Proteção contra explosões: Sim
Caudal (até máx. l/min): 370
Carcaça / assento da bola: Alumínio
Temperatura do líquido (máx °C): 90
Matchcode (DMP): LDE-1500-EX-ALA-NNANGRR-00
Tamanho máximo de sólidos (mm): 7
Altura máxima de sucção: 9 mWS molhado (4,5 mWS seco)
Ponto de operação (l/min): 200
Viscosidade (até máx. mPas): 30000

Especificações técnicas

• Modelo: Evora LDE 1500
• Material da carcaça: Alumínio
• Material do diafragma: NBR
• Material bola / vedante: NBR
• Caudal máximo: 370 l/min
• Ponto de operação: 200 l/min
• Altura de recalque (máx): 80 m c.a.
• Volume de deslocamento: 670 cm³
• Temperatura máxima do líquido: 90 °C
• Viscosidade (máx): 30.000 mPas
• Tamanho máximo de sólidos: 7 mm
• Altura máxima de sucção: 9 mWS (molhado) / 4,5 mWS (seco)
• Ligação de ar: 1/2" BSP
• Pressão de ar (máx): 8 bar
• Ligação de fluido: 1 1/2" BSP fêmea (DN 40)
• Proteção contra explosões / Certificação: Diretiva ATEX 2014/34/UE (Proteção: Sim)
• Peso: 25 kg
• Dimensões (A x L x P): 585 mm x 290 mm x 490 mm
• Matchcode: LDE-1500-EX-ALA-NNANGRR-00
