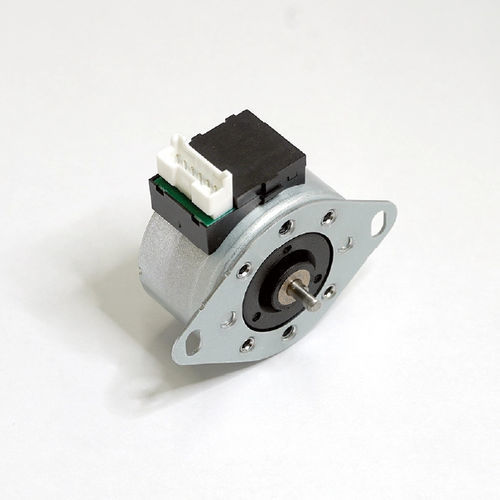

Motor de passo K series

12 V24 Vindustrial

Visão geral do produto
Motores de passo em malha aberta que operam sem sensores de posição. Projetados para atender a diversas necessidades e facilitar integrações de sistema com custo reduzido. Usos típicos: impressoras, copiadoras, scanners e aplicações de controlo em geral.

KFL20M
Tamanho: Diâmetro exterior: φ20 mm; Espessura: 13,2 mm
Ângulo de passo: 15°
Tipo de acionamento: Bipolar
Resistência: 12,5 Ω, 34,5 Ω
Binário dinâmico (aprox.): até 0,9 cN·m

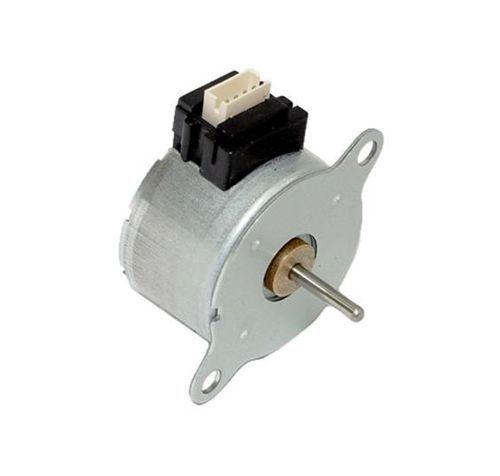

KFL25L
Tamanho: Diâmetro exterior: φ25 mm; Espessura: 15,8 mm
Ângulo de passo: 7,5°
Passo de montagem padrão: 32 mm
Tipo de cabo (lead): disponível
Tipo de conector: disponível
Tipo de acionamento: ① Bipolar ② Unipolar

KJL35S
Tamanho: Diâmetro exterior: φ35 mm; Espessura: 15,2 mm
Ângulo de passo: 7,5°
Passo de montagem padrão: 42 mm
Tipo de cabo: disponível
Tipo de conector: disponível
Tipo de acionamento: ① Bipolar ② Unipolar

KJL35L
Tamanho: Diâmetro exterior: φ35 mm; Espessura: 19,6 mm
Ângulo de passo: 7,5°
Passo de montagem padrão: 42 mm
Tipo de cabo: disponível
Tipo de conector: disponível
Tipo de acionamento: ① Bipolar ② Unipolar

KCL42S
Tamanho: Diâmetro exterior: φ42 mm; Espessura: 16 mm
Ângulo de passo: 7,5°
Passo de montagem padrão: 49,5 mm
Tipo de cabo: disponível
Tipo de conector: disponível
Tipo de acionamento: ① Bipolar ② Unipolar

KBL42S
Tamanho: Diâmetro exterior: φ42 mm; Espessura: 16 mm
Ângulo de passo: 7,5°
Passo de montagem padrão: 49,5 mm
Tipo de cabo: disponível
Tipo de conector: disponível
Tipo de acionamento: ① Bipolar ② Unipolar

KBL42L
Tamanho: Diâmetro exterior: φ42 mm; Espessura: 22,9 mm
Ângulo de passo: 7,5°
Passo de montagem padrão: 49,5 mm
Tipo de cabo: disponível
Tipo de conector: disponível
Tipo de acionamento: ① Bipolar ② Unipolar

KFL42L
Tamanho: Diâmetro exterior: φ42 mm; Espessura: 23,9 mm
Ângulo de passo: 7,5°
Passo de montagem padrão: 49,5 mm
Tipo de cabo: disponível
Tipo de conector: disponível
Tipo de acionamento: ① Bipolar ② Unipolar

KFL49L / KXL49L
Tamanho: Diâmetro exterior: φ49 mm; Espessura: 29,5 mm
Ângulo de passo: 7,5°
Passo de montagem padrão: 59,5 mm
Tipo de cabo: disponível
Tipo de conector: disponível
Tipo de acionamento: ① Bipolar ② Unipolar

KVL35S
Tamanho: Diâmetro exterior: φ35 mm; Espessura: 8,9 mm
Ângulo de passo: 3,75°
Passo de montagem padrão: 42 mm
Tipo de cabo: ① sim ② não
Tipo de conector: ① não ② sim
Tipo de acionamento: ① Bipolar ② Unipolar

KDL42S
Tamanho: Diâmetro exterior: φ42 mm; Espessura: 16 mm
Ângulo de passo: 3,75°
Passo de montagem padrão: 49,5 mm
Tipo de cabo: disponível
Tipo de conector: disponível
Tipo de acionamento: ① Bipolar ② Unipolar

Aplicações

• Impressoras
• Copiadoras
• Scanners
• Aplicações de controlo em geral

Características / Especificações técnicas

• Motor em malha aberta sem sensores de posição
• Intervalo de diâmetros exteriores: φ20 mm – φ49 mm (dependendo do modelo)
• Intervalo de espessuras: 8,9 mm – 29,5 mm (dependendo do modelo)
• Variações de ângulo de passo: 3,75°, 7,5°, 15°
• Tipos de acionamento: Bipolar, Unipolar (dependendo do modelo)
• Passos de montagem padrão: principalmente 32, 42, 49,5, 59,5 mm (por modelo)
• Disponibilidade de cabo/conector varia por modelo
• Exemplos representativos de resistência: 12,5 Ω, 34,5 Ω (ex. KFL20M)
• Referência de binário dinâmico (depende do modelo): até ~0,9 cN·m (ex. KFL20M)
