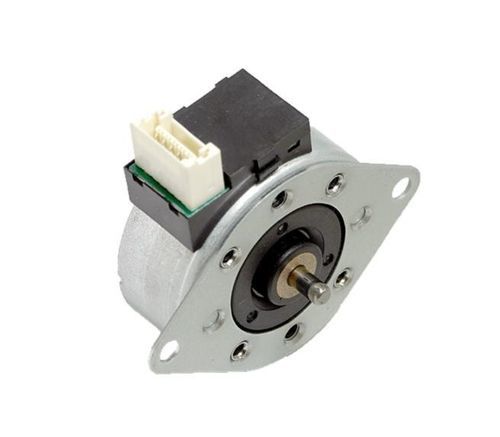

Motor de passo KJL35S

compactode alto torque

Visão geral do produto
Motores de passo em malha aberta, sem sensor, projetados para controlo de movimento compacto e económico. Adequados para impressoras, fotocopiadoras, scanners e aplicações de controlo geral.

KFL20M

• Diâmetro exterior: φ20 mm; Espessura: 13,2 mm
• Ângulo de passo: 15°
• Tipo de acionamento: Bipolar
• Resistência: 12,5 Ω / 34,5 Ω
• Torque representativo: até 0,9 cN·m

KFL25L

• Diâmetro exterior: φ25 mm; Espessura: 15,8 mm
• Ângulo de passo: 7,5°
• Distância de montagem padrão: 32 mm
• Fiação: disponível
• Conector: disponível
• Opções de acionamento: ① Bipolar ② Unipolar

KJL35S

• Diâmetro exterior: φ35 mm; Espessura: 15,2 mm
• Ângulo de passo: 7,5°
• Distância de montagem padrão: 42 mm
• Fiação: disponível
• Conector: disponível
• Opções de acionamento: ① Bipolar ② Unipolar

KJL35L

• Diâmetro exterior: φ35 mm; Espessura: 19,6 mm
• Ângulo de passo: 7,5°
• Distância de montagem padrão: 42 mm
• Fiação: disponível
• Conector: disponível
• Opções de acionamento: ① Bipolar ② Unipolar

KCL42S

• Diâmetro exterior: φ42 mm; Espessura: 16 mm
• Ângulo de passo: 7,5°
• Distância de montagem padrão: 49,5 mm
• Fiação: disponível
• Conector: disponível
• Opções de acionamento: ① Bipolar ② Unipolar

KBL42S

• Diâmetro exterior: φ42 mm; Espessura: 16 mm
• Ângulo de passo: 7,5°
• Distância de montagem padrão: 49,5 mm
• Fiação: disponível
• Conector: disponível
• Opções de acionamento: ① Bipolar ② Unipolar

KBL42L

• Diâmetro exterior: φ42 mm; Espessura: 22,9 mm
• Ângulo de passo: 7,5°
• Distância de montagem padrão: 49,5 mm
• Fiação: disponível
• Conector: disponível
• Opções de acionamento: ① Bipolar ② Unipolar

KFL42L

• Diâmetro exterior: φ42 mm; Espessura: 23,9 mm
• Ângulo de passo: 7,5°
• Distância de montagem padrão: 49,5 mm
• Fiação: disponível
• Conector: disponível
• Opções de acionamento: ① Bipolar ② Unipolar

KFL49L / KXL49L

• Diâmetro exterior: φ49 mm; Espessura: 29,5 mm
• Ângulo de passo: 7,5°
• Distância de montagem padrão: 59,5 mm
• Fiação: disponível
• Conector: disponível
• Opções de acionamento: ① Bipolar ② Unipolar

KVL35S

• Diâmetro exterior: φ35 mm; Espessura: 8,9 mm
• Ângulo de passo: 3,75°
• Distância de montagem padrão: 42 mm
• Fiação: ① sim ② —
• Conector: ① — ② sim
• Opções de acionamento: ① Bipolar ② Unipolar

KDL42S

• Diâmetro exterior: φ42 mm; Espessura: 16 mm
• Ângulo de passo: 3,75°
• Distância de montagem padrão: 49,5 mm
• Fiação: disponível
• Conector: disponível
• Opções de acionamento: ① Bipolar ② Unipolar

Especificações técnicas

• Categoria de produto: Motor de passo (malha aberta, sem sensor)
• Aplicações típicas: Impressoras, fotocopiadoras, scanners, controlo de movimento geral
• Modelos disponíveis: KFL20M, KFL25L, KJL35S, KJL35L, KCL42S, KBL42S, KBL42L, KFL42L, KFL49L/KXL49L, KVL35S, KDL42S
• Ângulos de passo representativos: 3,75° / 7,5° / 15° (dependendo do modelo)
• Diâmetros exteriores representativos: φ20 mm – φ49 mm (dependendo do modelo)
• Opções de acionamento: Bipolar, Unipolar (dependendo do modelo)
• Distância de montagem padrão: variável conforme o modelo (ex. 32, 42, 49.5, 59.5 mm)
• Disponibilidade de fiação / conector: varia conforme o modelo (indicado: disponível / —)
