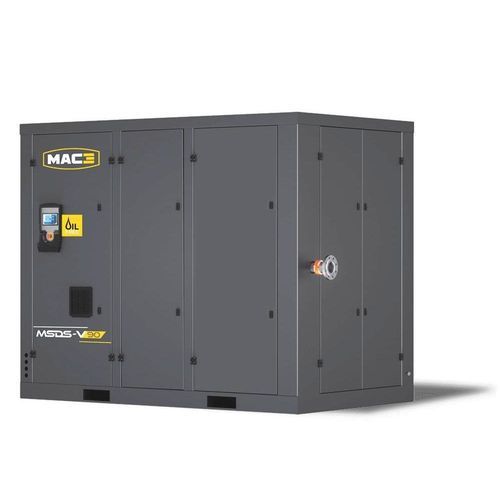

Compressor de parafuso MSDS-V series

de arelétricoestacionário

Visão geral
Intervalo de potência declarado 55 a 315 kW; a tabela abaixo apresenta variantes de 55 a 250 kW. A família MSDS-V fornece ar comprimido 100% isento de óleo para aplicações industriais, combinando compressão em dois estágios e acionamento direto.

Destaques

• Fornecimento de ar 100% sem óleo
• Sistema de compressão em dois estágios
• Revestimento especial dos rotores para vida útil prolongada
• Eficiência mantida a longo prazo
• Confiabilidade comprovada

Desempenho

• Operação até 45 °C ambiente
• Componentes de qualidade industrial
• Controlador eletrônico potente para gestão de processo
• Alto desempenho graças ao acionamento direto e motor IE4
• Baixa necessidade de manutenção
• Projeto robusto para vida útil estendida

Ergonomia

• Comissionamento rápido
• Operação simples
• Controlador eletrônico com funções de manutenção preventiva
• Acessibilidade para manutenção preventiva

Equipamento padrão
Motor elétrico WEG

• IP55, classe de isolamento F
• Eficiência IE4

GHH bloco de parafuso 2 estágios

• Confiabilidade e desempenho comprovados

Controlador eletrônico SMARTRONIC PLUS

• Alarmes e manutenção preventiva; controlo remoto
• Operação Master/Slave por ligação série
• Temporizador semanal
• Protocolo MODBUS

Acionamento direto

• Acoplamento flexível
• Proteção tipo campânula para o acoplamento

Sistema de arrefecimento premium

• Arrefecimento em duas etapas
• Ventoinha radial
• Separadores de água em ambas as etapas

Campos de aplicação

• Indústria alimentar
• Electrónica
• Grandes indústrias
• Sector médico‑farmacêutico
• Indústria automóvel
• Geração de energia

Especificações
MODELO | POTÊNCIA (kW) | HP | VAZÃO m3/min @7,5 bar | @8,5 bar | @10 bar | SAÍDA DE AR | DIMENSÕES (CxLxA) mm | PESO kg
MSDS-V 55 | 55 | 75 | 3,4 - 9,1 | 3,4 - 8,3 | 3,4 - 7,0 | 2" | 2450 x 1600 x 2160 | 2675
MSDS-V 75 | 75 | 100 | 3,4 - 12,1 | 3,4 - 11,3 | 3,4 - 10,6 | 2" | 2450 x 1600 x 2160 | 2935
MSDS-V 90 | 90 | 125 | 3,4 - 14,5 | 3,4 - 13,6 | 3,4 - 13,2 | 2" | 2450 x 1600 x 2160 | 3025
MSDS-V 110 | 110 | 150 | 3,4 - 14,5 | 10,0 - 18,2 | 10,0 - 17,0 | DN 80 | 3085 x 1825 x 2450 | 4100
MSDS-V 132 | 132 | 180 | 10,4 - 22,2 | 10,3 - 21,0 | 10,3 - 19,6 | DN 80 | 3085 x 1825 x 2450 | 4200
MSDS-V 160 | 160 | 220 | 10,0 - 26,9 | 9,8 - 25,5 | 9,8 - 23,5 | DN 80 | 3085 x 1825 x 2450 | 4000
MSDS-V 185 | 185 | 250 | 10,3 - 29,6 | 10,2 - 28,1 | 10,1 - 26,4 | DN 80 | 3085 x 1825 x 2450 | 4600
MSDS-V 200 | 200 | 270 | 18,2 - 35,0 | 18,0 - 31,4 | 17,9 - 28,5 | DN 100 | 3685 x 2140 x 2715 | 6300
MSDS-V 250 | 250 | 340 | 17,3 - 44,5 | 17,2 - 41,2 | 17,0 - 37,7 | DN 100 | 3685 x 2140 x 2715 | 6650

Características técnicas

• Intervalo declarado: 55 a 315 kW; variantes listadas até 250 kW
• Compressão: parafuso sem óleo em dois estágios
• Rotor: revestimento especial para operação prolongada e manutenção da eficiência
• Motor elétrico: WEG, IP55, classe F, eficiência IE4
• Controlador: SMARTRONIC PLUS com alarmes, manutenção preventiva, controlo remoto, Master/Slave por ligação série, temporizador semanal, MODBUS
• Transmissão: acionamento direto com acoplamento flexível e proteção tipo campânula
• Arrefecimento: sistema em duas etapas, ventoinha radial, separadores de água em ambas as etapas
• Temperatura ambiente de operação: até 45 °C
• Saídas de ar: 2", DN 80 ou DN 100 conforme o modelo
• Dimensões e massas: ver tabela de modelos
