Compressor tipo Scroll MSS series

de arelétricoestacionário

Visão geral do produto De 1,5 a 15 kW, a gama MSS fornece compressores scroll isentos de óleo para aplicações industriais que exigem ar comprimido livre de óleo. A série MSS pode integrar até quatro elementos scroll num único chassis para cobrir uma ampla gama de caudais mantendo espaço de instalação reduzido.

Destaques

• Compressores scroll HITACHI de alta eficiência — ar sem óleo
• Nível de ruído muito baixo, adequado a oficinas e áreas técnicas
• Aftercooler(s) integrados e ventoinhas de arrefecimento integradas
• Separador centrífugo disponível nos modelos D, T e Q

Ergonomia

• Arranque rápido e fácil comissionamento
• Funcionamento simples com interface eletrónica
• Acesso facilitado para manutenção de rotina
• Controlador electrónico com alarmes e funções de manutenção preventiva

Flexibilidade

• Configurações disponíveis: S = 1 scroll, D = 2 scroll, T = 3 scroll, Q = 4 scroll
• Modelos S disponíveis em versões compactas com depósito e secador frigorífico integrado e filtros em linha

Equipamento standard

• Motor elétrico WEG: IP55, classe de isolamento F, eficiência IE3
• HITACHI compressor scroll: ventoinha de arrefecimento integrada; ar sem óleo
• Controlador electrónico SMARTRONIC Lite / SMARTRONIC S: alarme e manutenção preventiva; MODBUS via RS485
• SCHNEIDER ELECTRIC partida e protecções: relés de monitorização de fase; proteção integrada contra curto-circuito
• Acoplamento polia-correia: transmissão por correia trapezoidal com fácil tensão e proteção

Modelos — resumo
MODELO | Qtde x Tipo | Potência (kW / Hp) | VAZÃO (8 bar / 10 bar m3/min) | Saída de ar | Dimensões (mm C x L x A) | Peso (Kg)
MSS 1.5 S | 1 x S 2.2 | 1,5 | 2 | 0,16 | - | BSP 1/2" | 750 x 710 x 900 | 195
MSS 2.2 S | 1 x S 2.2 | 2,2 | 3 | 0,24 | 0,20 | BSP 1/2" | 750 x 710 x 900 | 200
MSS 4 S | 1 x S 5.5 | 4 | 5,5 | 0,40 | 0,34 | BSP 1/2" | 750 x 710 x 900 | 220
MSS 5.5 S | 1 x S 5.5 | 5,5 | 7,5 | 0,60 | 0,47 | BSP 1/2" | 750 x 710 x 900 | 230
MSS 7.5 S | 1 x S 7.5 | 7,5 | 10 | 0,85 | 0,68 | BSP 3/4" | 750 x 710 x 900 | 235

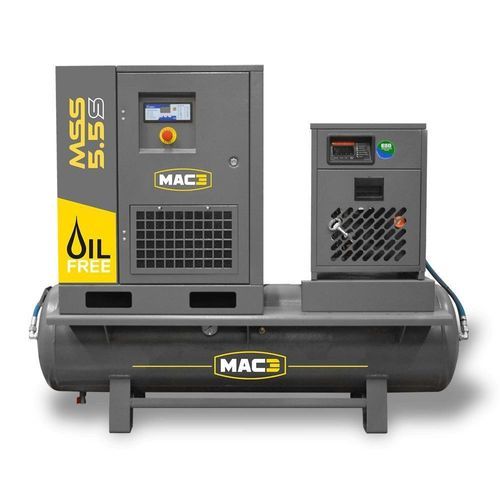

Pacote turnkey (versões S compactas com tanque)

• Solução compacta montada em tanque
• Secador frigorífico incluído
• Inclui dois filtros em linha

Especificações técnicas & aplicações

• Gama MSS: 1,5 a 30 kW (esta página foca nas variantes de 1,5–15 kW)
• Tecnologia: compressores scroll HITACHI — ar sem óleo
• Transmissão: acoplamento polia-correia (correia trapezoidal) ou chassis integrado multi-compressor (S, D, T, Q)
• Controlador: SMARTRONIC Lite / SMARTRONIC S com alarmes, manutenção preventiva e MODBUS RS485
• Protecções elétricas & partida: SCHNEIDER ELECTRIC
• Arrefecimento: ventoinha integrada e aftercooler(s) incorporados; separador centrífugo em D/T/Q
• Saídas de ar: BSP 1/2", 3/4" ou 1" conforme o modelo
• Opções embaladas: tanque 250 L, secadores DK10/DK20/DK30/DK40 e filtros em linha
• Aplicações típicas: farmacêutico/medical, agroalimentar, eletrónica, indústria geral que exige ar sem óleo
