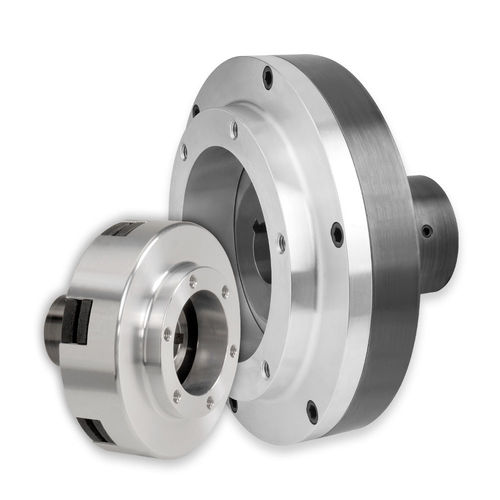

Limitador de torque de fricção STL series

mecânicomodularcom adaptador

MECANISMOS LIMITADORES MECÂNICOS DE TORQUE DE FRICÇÃO COM ADAPTADORES Proteção contra sobrecarga momentânea e contínua Função: Proteção contra sobrecarga Arranjo de Condução: Eixo para componente montado no adaptador O mecanismo do limitador de torque é furado e chaveado para conectar a um eixo totalmente suportado. O adaptador se conecta a uma polia, engrenagem ou outro componente montado no rolamento. Operação O limitador de torque de fricção, mecanicamente ajustável e continuamente engatado, escorrega em caso de sobrecarga. O torque no qual o limitador deslizará é ajustável no campo através do aperto ou afrouxamento de uma porca. A porca de ajuste é travada no lugar por parafusos de ajuste quando o ajuste de torque desejado é estabelecido. Montagem Eixo intermédio/meio ou extremo do eixo. O Limitador de torque desliza sobre o eixo e é fixado com parafusos de ajuste e chave fornecida pelo cliente. O adaptador se conecta a uma polia, engrenagem ou roda dentada totalmente apoiada e montada sobre rolamentos. Nota: O Mecanismo NÃO suporta o Adaptador. Aplicações Proteção momentânea contra sobrecarga. Para aplicações de deslizamento contínuo ou controle de tensão, deve ser utilizada uma embreagem ou freio SensiFlex®. A RPM máxima varia de acordo com o modelo. Por favor consulte as folhas detalhadas. Consulte a engenharia se a aplicação pretendida exceder as RPM máximas listadas. Características de design Não é necessário reiniciar. Entediado para se adaptar ao máximo mostrado (US & Metric) para facilitar a instalação. Face e círculo de parafusos usinados no adaptador facilitam a conexão à polia ou engrenagem montada no rolamento.
