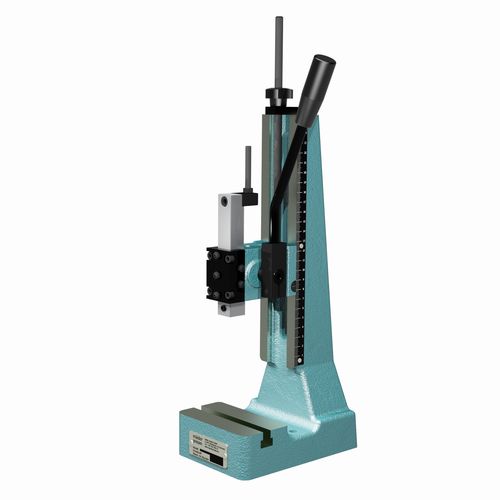

Prensa manual VZ 150-40 series
de pinhão e cremalheirapuncionadeirade pistão

prensa manual
prensa manual
Guardar nos favoritos
Comparar


Características

Acionamento
manual, de pinhão e cremalheira
Função
puncionadeira
Estrutura
de pistão, com êmbolo redondo, com êmbolo quadrado
Outras características
vertical, fixa
Força

1,5 kN

Curso

40 mm
(2 in)

Largura das placas

65 mm
(3 in)

Comprimento das placas

100 mm
(4 in)

Peso

9 kg
(20 lb)

Descrição

AVC de trabalho [mm]: 0 Garganta [mm]: 63 Troat [mm]: 0 Ranhura em T [mm] semelhante a DIN 650: 10 Furo de carneiro Øxdepth [mm]: 10H7 x 25 Carneiro Ø [mm] / Superfície F [mm²]: 20 x 20 Espaço necessário CxG [mm]: 110 x 160 as prensas de cremalheira de mäder transmitem a sua força de prensagem constantemente ao longo de todo o comprimento do curso. A transmissão directa da força através da alavanca manual permite uma precisão extrema na operação de prensagem. A alavanca manual com ergonomia deve ser fixada através de 360°: Adaptável a qualquer tamanho de corpo e aplicação. Alavancar-nos em ângulo para o lado numa posição ergonomicamente confortável: isto permite uma visão livre da área de trabalho. A versão R/L das prensas Rack-and-pinion permite uma conversão simples e fácil para esquerdinos sem perder a definição da ferramenta. Ideal para a partilha de trabalhos numa prensa. O carneiro quadrado tem vantagens significativas em comparação com o carneiro redondo: - Protecção absoluta contra torção - Aríete endurecido e precisamente moído - Guia do carneiro de imprensa livre de jogo - Tiras de bujarrona reajustáveis para carneiro quadrado - Grande superfície de localização da ferramenta - Guias em ferramenta, portanto, normalmente desnecessárias - Operação praticamente livre de manutenção As ferramentas podem ser fixadas de forma segura por um parafuso. as prensas mäder do tipo APZ estão disponíveis com capacidades de 1,5 kN e 2,5 kN e dois comprimentos diferentes de curso. Têm spes especialmente concebidas para fabrico em série ou individual em postos de trabalho manuais. A força manual de 120 N a ser aplicada é de fácil utilização. Como muitas aplicações requerem menos força, é possível trabalhar sem fadiga, mesmo com produção em série.

---

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da mäder Pressen
