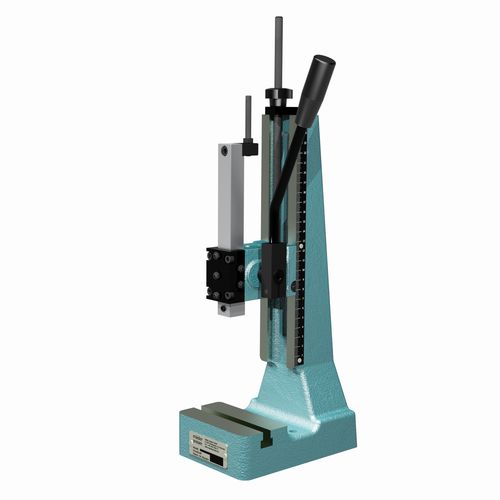

Prensa de pinhão e cremalheira VZ 150-90 series

puncionadeiracom êmbolo quadrado

Curso de trabalho [mm]: - 0 Garganta [mm]: - 63 Troat [mm]: - 0 Ranhura em T [mm] semelhante a DIN 650: - 10 Øxde profundidade do carneiro [mm]: - 10H7 x 25 Carneiro Ø [mm] / Superfície F [mm²]: - 20 x 20 Espaço necessário CxG [mm]: - 110 x 160 as prensas de cremalheira de mäder transmitem a sua força de prensagem constantemente ao longo de todo o comprimento do curso. A transmissão directa da força através da alavanca manual permite uma precisão extrema na operação de prensagem. A alavanca manual com ergonomia deve ser fixada através de 360°: Adaptável a qualquer tamanho de corpo e aplicação. Alavancar-nos em ângulo para o lado numa posição ergonomicamente confortável: isto permite uma visão livre da área de trabalho. A versão R/L das prensas Rack-and-pinion permite uma conversão simples e fácil para esquerdinos sem perder a definição da ferramenta. Ideal para a partilha de trabalhos numa prensa. O carneiro quadrado tem vantagens significativas em comparação com o carneiro redondo: - Protecção absoluta contra torção - Aríete endurecido e precisamente moído - Guia do carneiro de imprensa livre de jogo - Tiras de bujarrona reajustáveis para carneiro quadrado - Grande superfície de localização da ferramenta - Guias em ferramenta, portanto, normalmente desnecessárias - Operação praticamente livre de manutenção As ferramentas podem ser fixadas de forma segura por um parafuso. as prensas mäder do tipo APZ estão disponíveis com capacidades de 1,5 kN e 2,5 kN e dois comprimentos diferentes de curso. Têm spes especialmente concebidas para fabrico em série ou individual em postos de trabalho manuais. A força manual de 120 N a ser aplicada é de fácil utilização. Como muitas aplicações requerem menos força, é possível trabalhar sem fadiga, mesmo com produção em série.
