Mancal monobloco LASTO-BLOCK

em açoem elastômero

Product overview
mageba LASTO-BLOCK são apoios elastoméricos que funcionam como ligações elásticas entre elementos estruturais. Transmitem forças verticais e horizontais da superestrutura para a subestrutura, permitindo movimentos em todas as direções e rotações em torno de todos os eixos. Podem ser fornecidos com placas de ligação de aço vulcanizadas nas superfícies superior e inferior e com superfícies de deslizamento de baixo atrito para reduzir deslocamentos.

Characteristics

• Cargas típicas: 100 a 20.000 kN
• Solução compacta para cargas baixas a médias
• Fácil instalação e baixa manutenção
• Propriedades de amortecimento de vibrações

Principle
Os apoios LASTO-BLOCK transmitem forças verticais e horizontais permitindo translações e rotações. Placas de ligação em aço podem ser vulcanizadas nas faces para ancorar a unidade; superfícies de deslizamento opcionais reduzem a resistência ao corte e permitem suporte temporário durante operações de deslizamento ou lançamento.

Applications

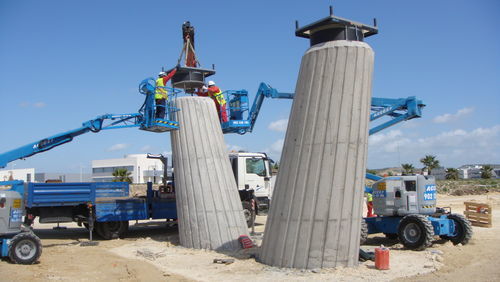

Adequado para pontes, edifícios e estruturas industriais que necessitam da transferência de cargas baixas a médias. Quando equipados com superfícies de deslizamento, os LASTO-BLOCK são úteis no lançamento incremental de tabuleiros de ponte e no suporte temporário durante o movimento de grandes elementos.

Caractéristiques / spécifications techniques

• Intervalo de carga típico: 100 a 20.000 kN
• Função: transmitir forças verticais e horizontais; permitir movimentos em todas as direções e rotações em torno de todos os eixos
• Opções de ligação: várias placas de ligação em aço vulcanizadas nas superfícies superior e inferior; buchas de ancoragem ou placas fixadas por pernos
• Características opcionais: superfícies de deslizamento especiais de baixo atrito para redução do atrito e suporte temporário durante lançamento/deslocamento
• Adequado para: aplicações de carga baixa a média (pontes, edifícios, estruturas industriais)
• Certificações / marcação: marcação CE disponível para os tipos relevantes
• Família de produto / tipos referenciados: NBa, NBe, Type B
