Mancal liso plano RESTON®CYLINDER

cilíndricoesféricoem compósito

Visão geral do produto
Os rolamentos cilíndricos são a solução de ponta para substituição de rolamentos de rolos e apoiadores oscilantes lineares no fim de vida útil. Os rolamentos RESTON®CYLINDER combinam a cinemática de rolamentos esféricos modernos com as dimensões de rolamentos lineares/por rolos existentes, permitindo bases estreitas e alongadas quando a razão largura/comprimento deve adaptar-se às estruturas existentes.

Características

• Capacidade de carga típica: até 100.000 kN (verificação específica por projeto necessária)
• Projetado para substituição de apoiadores oscilantes ou rolamentos por rolos em estruturas existentes
• Combina cinemática de rolamentos esféricos com dimensões de rolamentos lineares/por rolos
• A variante DUPLO assegura introdução centrada da carga e rotação em qualquer eixo horizontal

Princípio

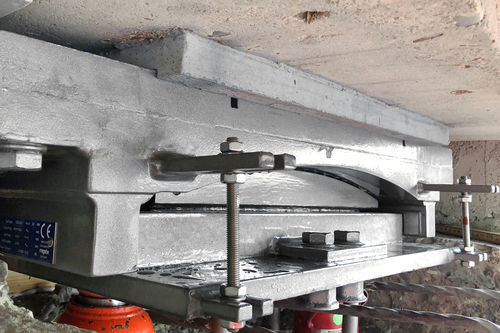

Os rolamentos RESTON®CYLINDER acomodam rotações por deslizamento sobre superfícies curvas, de forma similar aos RESTON®SPHERICAL; contudo, a superfície de deslizamento principal é cilíndrica. Os deslocamentos são acomodados por deslizamento. Cada rolamento é composto por três elementos principais: a parte côncava inferior que suporta a cúpula esférica, que por sua vez suporta a placa de deslizamento. A superfície de deslizamento abaixo da cúpula é cilíndrica (eixo alinhado com o eixo transversal y) para permitir a rotação principal em torno do eixo transversal. A superfície acima da cúpula pode ser plana (RESTON®CYLINDER MONO) ou cilíndrica (RESTON®CYLINDER DUPLO) conforme a necessidade de facilitar rotações em torno do eixo longitudinal.

Aplicações
Quando as estruturas de apoio existentes exigem uma base estreita e alongada, os rolamentos RESTON®CYLINDER permitem definir praticamente qualquer razão largura/comprimento conforme as exigências do projeto. São a solução recomendada para substituir rolamentos por rolos ou oscilantes desgastados, preservando a geometria de apoio original. A variante DUPLO possibilita a transferência de carga centrada combinada com rotação em qualquer eixo horizontal, melhorando o comportamento cinemático face a rolamentos por rolos, oscilantes ou aos rolamentos cilíndricos do tipo MONO convencionais.

Documentos e media relacionados
Brochura do produto e documentação técnica disponíveis (brochura em PDF). Para seleção específica de projeto, consulte os documentos técnicos e as diretrizes de dimensionamento.

Dados técnicos / especificações

• Família de modelos: RESTON®CYLINDER (variantes MONO e DUPLO)
• Capacidade de carga: tipicamente até 100.000 kN (cálculo específico de projeto necessário)
• Acomodação de rotações: deslizamento sobre superfícies cilíndricas; rotação principal em torno do eixo transversal; DUPLO permite rotação em qualquer eixo horizontal
• Acomodação de deslocamentos: deslizamento sobre superfícies curvas
• Vantagem de projeto: permite base estreita/alongada e razões largura/comprimento flexíveis para adaptar-se aos apoios existentes
• Elementos principais: parte inferior côncava, cúpula esférica, placa de deslizamento
• Opções de superfície de deslizamento: plana acima da cúpula (MONO) ou cilíndrica acima da cúpula (DUPLO)
