Mancal liso esférico

em PTFEcompactosem manutenção

Visão geral do produto

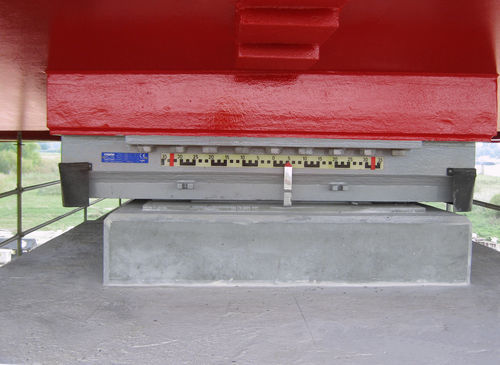

Os apoios de ponte e estruturais RESTON SPHERICAL da mageba transferem cargas verticais entre a superestrutura e a subestrutura, ao mesmo tempo que acomodam rotações em todos os eixos e translações em todas as direções. Um elemento convexo desliza sobre uma superfície côncava correspondente para transmitir as forças verticais e permitir os movimentos necessários. Projetados para reduzida altura de instalação, estes apoios têm longa vida útil e são isentos de manutenção.

Características

• Faixa de carga típica: 1.000–250.000 kN
• Projeto compacto e de alta resistência
• Permite rotações em todos os eixos e grandes movimentos acumulados de deslizamento
• Adequado para translações em qualquer direção
• Material de deslizamento ROBO-SLIDE 75, alta durabilidade

Princípio
Os apoios RESTON SPHERICAL utilizam um elemento convexo que desliza sobre uma superfície côncava correspondente. As cargas verticais são transferidas através da interface de contacto, enquanto a geometria permite rotação em qualquer eixo horizontal e movimentos em todas as direções. O projeto suporta deslizamento em superfícies planas e curvas.

Aplicações
Adequado para pontes e estruturas que exigem transferência de cargas médias a elevadas juntamente com movimentos acumulados significativos, por exemplo pontes suspensas e de grandes vãos sujeitas a vento e variações térmicas. O material de deslizamento de alta resistência permite reduzir a dimensão do apoio quando o espaço de instalação é limitado.

Especificações técnicas

• Faixa de carga: típico 1.000–250.000 kN
• Material de deslizamento: ROBO-SLIDE 75 (grau superior, alta durabilidade)
• Projeto: fabricável à medida em qualquer dimensão; baixa altura de instalação
• Capacidade de movimento: rotações em todos os eixos; translações em todas as direções; adequado para grandes movimentos acumulados de deslizamento

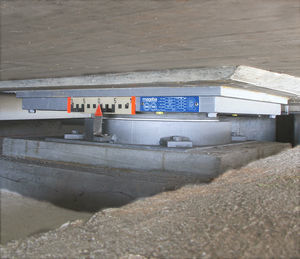

• Variantes de instalação: Tipo KA (deslizamento livre), Tipo KE (deslizamento guiado), Tipo KEQ (variante guiada), Tipo KF (fixo)
• Características: compacto, alta capacidade de carga, isento de manutenção, longa vida útil
• Capacidade funcional: permite deslocamento/deslizamento em superfícies de deslizamento planas e curvas
