Mancal livre RESTON-POT

fixoem açoem elastômero

Visão geral
Os rolamentos estruturais RESTON-POT da mageba são projetados para pontes e edifícios sujeitos a uma ampla gama de cargas verticais e a movimentos e rotações frequentes. Podem ser adaptados aos requisitos do projeto e não exigem manutenção de rotina em operação normal.

Características

• Cargas típicas: 500–120.000 kN
• Projeto robusto e compacto
• Permite grandes rotações
• Pode girar em torno de qualquer eixo horizontal e vertical
• Detalhe de vedação vulcanizado de fiabilidade excecional

Princípio
Os rolamentos RESTON-POT da mageba asseguram a transferência controlada de forças entre a superestrutura e a subestrutura. Transferem forças verticais para a subestrutura e permitem rotações através de uma almofada elastomérica encapsulada; movimentos laterais e rotações são acomodados conforme o tipo de rolamento.

Aplicações
Os rolamentos RESTON-POT são adequados para pontes e edifícios com cargas baixas a elevadas e movimentos ou rotações frequentes. São usados quando é necessário transferir carga vertical juntamente com capacidade de rotação e acomodação de deslocamentos.

Imagens / Exemplos

• Composição de um rolamento deslizante guiado (Tipo TE) com uma barra guia de cada lado

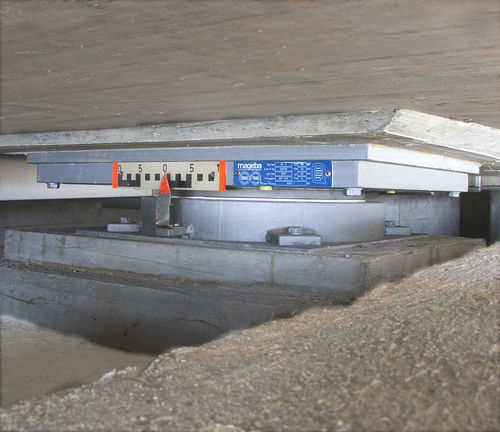

• Rolamento deslizante livre instalado (Tipo TA) com escala de movimento

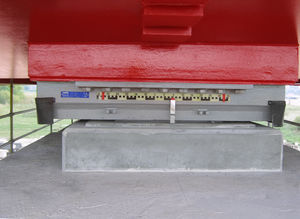

• Rolamentos TA e TF instalados com placas de ancoragem
• Rolamento estrutural capaz de resistir a forças horizontais numa direção (Tipo TE)
• Parte inferior da placa deslizante com chapa metálica polida
• Rolamento TE posicionado e betonado com pinos

Características / especificações técnicas

• Modelo: RESTON-POT
• Cargas típicas: 500–120.000 kN
• Tipos disponíveis: TF (fixo), TA (deslizante livre), TE (deslizante guiado)
• Rotações: permite grandes rotações e rotação em qualquer eixo horizontal e vertical
• Movimentos: permite deslocamentos em todas as direções
• Almofada elastomérica encapsulada para permitir a rotação
• Vedação: detalhe de vedação vulcanizado para fiabilidade excecional
• Manutenção: desenho sem necessidade de manutenção rotineira
• Exemplos de componentes: placa de deslizamento com chapa metálica polida; placas de ancoragem e pinos para posicionamento e betonagem
• Documentação disponível: brochura do produto, folha de dados, desenhos tipo, EPD e certificados de conformidade
