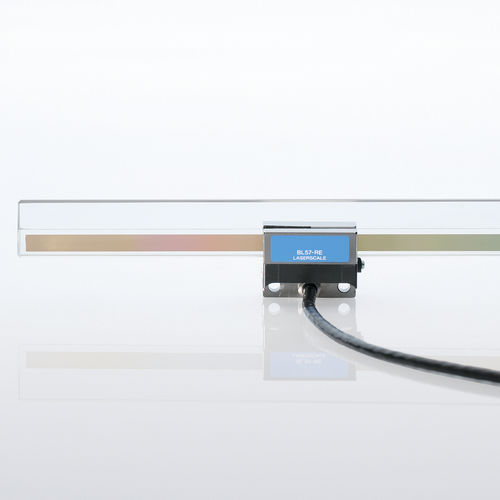

Encoder linear incremental BL57 series
ópticosem contatoaberto

encoder linear incremental
encoder linear incremental
Guardar nos favoritos
Comparar


Características

Tipo
incremental
Tecnologia
óptico
Características mecânicas
sem contato, aberto
Sinal de saída
analógico, digital, senoidal
Tensão de alimentação
5 Vcc
Aplicações
para motor linear
Outras características
compacto, de alta precisão, de alta resolução, com escala de vidro, de alta velocidade
Comprimento

MÁX: 1.060 mm
(41,732 in)

MÍN: 30 mm
(1,181 in)

Resolução

MÁX: 0,4 µm

MÍN: 0,01 µm

Velocidade de encoders lineares

MÁX: 3 m/s
(9,84 ft/s)

MÍN: 0 m/s
(0 ft/s)

Temperatura de processo

MÁX: 40 °C
(104 °F)

MÍN: 0 °C
(32 °F)

Descrição

BL57 Laserscale - Codificador linear de alta resolução e accuarcy Princípio: interferómetro de grelha laser do tipo transmitido Passo de grelha: 1,6µm Passo de sinal: 400nm Acuarcy: ±0,5µm para ML:170mm Comprimentos de medição: 30mm - 1,060mm Resolução: 18,15 pm com BD700 Ponto de referência: um Interface: 1Vpp, TTL, BISS-C Material de escalas: Vidro ou vidro de baixa expansão Apoia uma vasta gama de aplicações e oferece o mais alto desempenho. Ideal para fases de precisão, sistemas de inspecção de semicondutores, máquinas de corte de ultra precisão e equipamento de fabrico de cristais líquidos.

---
