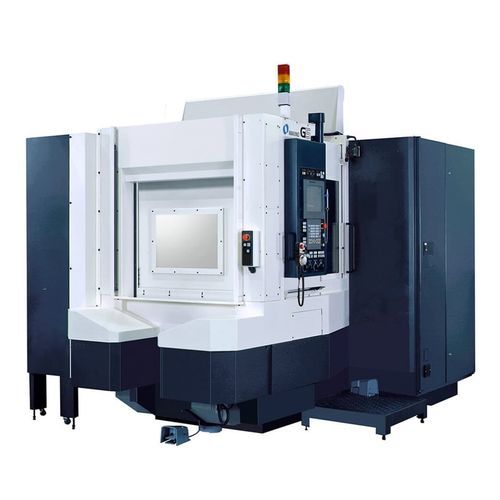

Centro de retífica para pás de turbinas G5

horizontalCNCde 5 eixos

Visão geral
Retificadora CNC de 5 eixos projetada para peças de turbina de alta precisão e componentes rotativos complexos.

Resumo do produto
A G5 é um centro de usinagem horizontal de 5 eixos que combina retificação, fresamento, furação e roscamento numa única configuração. Ao permitir múltiplas operações numa só máquina, a G5 elimina tempos fora de corte, reduz a necessidade de capital em equipamentos e encurta os prazos de produção — vantagens críticas para a indústria aeroespacial e a fabricação de peças rotativas de precisão.

Capacidades principais

• Configuração de centro de usinagem horizontal 5 eixos (eixos B e C)
• Retificação, fresamento, furação e roscamento integrados numa só máquina
• Processamento numa única montagem para eliminar tempos não produtivos
• Projetada para componentes de turbina de alta precisão e geometrias complexas
• Trocador automático de ferramentas (ATC) de 60 posições para flexibilidade de ferramental

Especificações técnicas (métricas)
Eixo A: Nenhum
Eixo B: 270° (-90° a +180°)
Eixo C: 360°
Velocidade do fuso: 12.000 rpm
Deslocamento rápido: 48.000 mm/min
Avanço de corte: 48.000 mm/min
Envelope máximo da peça: Ø 440 x 380 SR
Capacidade máxima: 120 kg
Capacidade ATC: 60 ferramentas
Comprimento máximo da ferramenta (CAT): 360 mm
Comprimento máximo da ferramenta (HSK): 400 mm
Diâmetro máximo da ferramenta: 70 mm / 220 mm (com limitação)
Peso máximo da ferramenta: 12 kg

Especificações técnicas (imperiais)
Palete: 9.8"
Curso X: 20.5"; Y: 22.0"; Z: 23.6"
Eixo A: Nenhum
Eixo B: 270° (-90° a +180°)
Eixo C: 360°
Velocidade do fuso: 12.000 rpm
Deslocamento rápido: 1.890 ipm
Avanço de corte: 1.890 ipm
Envelope máximo da peça: Ø 17.3 x 15 SR
Capacidade máxima: 265 lbs
Capacidade ATC: 60 ferramentas
Comprimento máximo da ferramenta (CAT): 14.2"
Comprimento máximo da ferramenta (HSK): 15.7"
Diâmetro máximo da ferramenta: 2.8" / 8.7" (com limitação)
Peso máximo da ferramenta: 26 lbs

Aplicações / Benefícios

• Combina fresamento e retificação numa única montagem para eliminar operações sem valor acrescentado
• Reduz o investimento em equipamento e os prazos de produção
• Otimizada para componentes de turbina e outras peças rotativas de precisão usadas na aeronáutica e geração de energia

Detalhes do modelo

• Modelo: G5 (retificadora CNC 5 eixos)
• Eixos: B 270° (-90° a +180°); C 360°; sem eixo A
• Velocidade do fuso: 12.000 rpm
• Deslocamento rápido / avanço de corte: 48.000 mm/min (1.890 ipm)
• Envelope peça máx.: Ø 440 x 380 SR (Ø 17.3 x 15 SR)
• Capacidade máxima: 120 kg (265 lbs)
• Ferramental: ATC 60 posições; comprimento máximo ferramenta CAT 360 mm / 14.2"; comprimento máximo HSK 400 mm / 15.7"
• Diâmetro máximo ferramenta: 70 mm / 220 mm (com limitação) — 2.8" / 8.7" (com limitação)
• Peso máximo ferramenta: 12 kg (26 lbs)
