Centro de usinagem CNC de 5 eixos G7

horizontal60 ferramentasde fresagem

Visão geral do produto

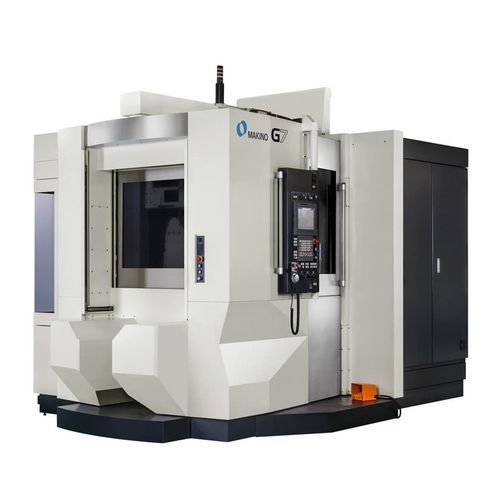

O Makino G7 é um centro de retificação e usinagem horizontal 5 eixos capaz de executar retificação, fresamento, furação e roscamento numa única fixação. Projetado para materiais exigentes e geometrias complexas, reduz tempos sem valor acrescentado ao combinar várias operações numa única máquina.

Aplicações

• Retificação de Inconel® e ligas à base de níquel
• Retificação de perfis root‑form
• Retificação de pás e palhetas de turbina para aeroespacial

Resumo técnico

• Eixo A: Nenhum
• Eixo B: 270° (-90° a +180°)
• Eixo C: 360°
• RPM do spindle: 12.000 rpm
• Avanço rápido: 48.000 mm/min (X,Y) & 43.000 mm/min (Z)
• Taxa de avanço de corte: 48.000 mm/min (X,Y) & 43.000 mm/min (Z)
• Peça máxima: 535 Ø x 400 SR
• Carga máxima: 120 kg
• Capacidade ATC: 60 ferramentas
• Comprimento máximo ferramenta (CAT): 360 mm
• Comprimento máximo ferramenta (HSK): 420 mm
• Diâmetro máximo ferramenta: 70 mm / 220 mm (com limitação)
• Peso máximo ferramenta: 12 kg

Notas operacionais
O G7 permite a transição do fresamento para a retificação na mesma máquina, reduzindo o investimento em equipamentos e possibilitando várias operações numa única fixação para eliminar tempos fora de corte. É indicado para materiais à base de níquel e geometrias root‑form comuns na fabricação aeroespacial.

Especificações

• Palete: 250 mm (9.8 in)
• Cursos X: 690 mm (27.2 in)
• Cursos Y: 650 mm (25.6 in)
• Cursos Z: 730 mm (28.7 in)
• Eixo A: Nenhum
• Eixo B: 270° (-90° a +180°)
• Eixo C: 360°
• Velocidade do spindle: 12.000 rpm
• Avanço rápido (X,Y): 48.000 mm/min (1,890 ipm)
• Avanço rápido (Z): 43.000 mm/min (1,693 ipm)
• Taxa de avanço de corte (X,Y): 48.000 mm/min (1,890 ipm)
• Taxa de avanço de corte (Z): 43.000 mm/min (1,693 ipm)
• Peça máxima: 535 Ø x 400 SR (21 in Ø x 15.7 in SR)
• Carga máxima: 120 kg (265 lbs)
• Capacidade ATC: 60 ferramentas
• Comprimento máximo ferramenta (CAT): 360 mm (14.2 in)
• Comprimento máximo ferramenta (HSK): 420 mm (16.5 in)
• Diâmetro máximo ferramenta: 70 mm / 220 mm * (2.8 in / 8.7 in * com limitação)
• Peso máximo ferramenta: 12 kg (26 lbs)
