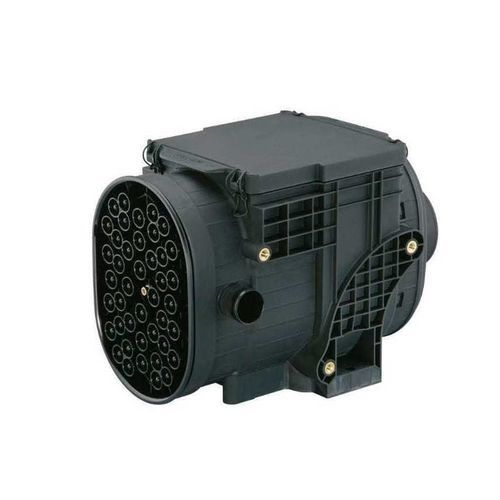

Unidade de filtragem centrífuga IQORON

de partículascom filtro de papelde ar

Filtros de ar compactos para espaços de instalação reduzidos
Os filtros de ar IQORON fornecem elevados caudais em carcaças compactas, adequados a aplicações com espaço de instalação limitado. A série inclui designs de duas etapas e de etapa única para corresponder a diferentes cargas de poeira e requisitos de perda de carga.

Variações do produto

• IQORON: Unidade de duas etapas com scavenging na pré-separação >95 %; eficiência de separação final > 99,99 %.
• IQORON-V: Unidade de duas etapas com válvula de descarga de pó (opção: scavenging); até 90 % de eficiência de pré-separação; eficiência de separação final > 99,99 %.
• IQORON-S: Unidade de etapa única concebida para baixa resistência ao fluxo; eficiência de separação final > 99,97 %.

Vantagens do produto

• Vida útil prolongada através de pré-separação multi‑ciclone eficiente e elemento filtrante CompacPleat.
• Conceito de fluxo inline que permite instalação flexível (vertical ou horizontal).
• Elementos filtrantes sem metal e totalmente incineráveis para eliminação ambientalmente correta.
• Pré-separador limpo quando necessário, reduzindo a manutenção.
• Diversas possibilidades de montagem para instalação rápida.

Design compacto e resistência térmica
As carcaças compactas permitem aplicação em espaços de instalação complexos e reduzidos. O poliamida reforçado com fibra de vidro aumenta a resistência térmica: operação contínua tipicamente de −40 °C a +100 °C, picos de curta duração até +120 °C dependendo do modelo. O acesso à manutenção é frontal ou lateral dependendo da variante e da orientação de instalação.

Tecnologia de filtração e vida útil
O elemento filtrante CompacPleat, disponível com tecnologia de foles simples ou duplo, é o núcleo da série IQORON. O fluxo de ar linear através do elemento aumenta a área de filtração utilizável em comparação com elementos convencionais no mesmo espaço, proporcionando alta densidade de potência e longa vida útil. O elemento é isento de metal e totalmente incinerável; vários modelos incluem uma moldura de remoção reutilizável.

Acessórios
Para IQORON-V (conceito de serviço lateral) estão disponíveis capôs de aspiração especialmente desenvolvidos em três variantes por tamanho de filtro para optimizar o fluxo para o pré-separador multi‑ciclone e preservar a eficiência de pré-separação e a vida útil do filtro. Acessórios normalizados facilitam a adaptação económica às condições de instalação.

Especificações técnicas

• Tipo de funcionamento: IQORON: Filtro de ar de duas etapas; IQORON-V: Filtro de ar de duas etapas; IQORON-S: Filtro de ar de etapa única.
• Campo de aplicação: IQORON: Cargas elevadas de poeira (ex.: máquinas agrícolas e de construção); IQORON-V: Cargas elevadas de poeira incluindo compressores móveis; IQORON-S: Aplicações estacionárias com baixa carga de poeira (ex.: compressores).
• Faixa de caudal volumétrico: IQORON: 4 a 12 m³/min; IQORON-V: 3 a 14 m³/min; IQORON-S: 4 a 10 m³/min.
• Pré-separador: IQORON: Bloco multi‑ciclone (limpável conforme necessário); IQORON-V: Bloco multi‑ciclone (limpável conforme necessário); IQORON-S: -
• Eficiência de pré-separação com válvula de descarga de pó: IQORON: -; IQORON-V: Até 90 %; IQORON-S: -
• Eficiência de pré-separação com scavenging (10 %): IQORON: > 95 %; IQORON-V: Até 95 %; IQORON-S: -
• Eficiência de separação final: IQORON: > 99,99 %; IQORON-V: > 99,99 %; IQORON-S: > 99,97 %
• Descarga de pó: IQORON: Scavenging (ex.: ejetor ou ventilador); IQORON-V: Válvula de descarga de pó (opção: scavenging); IQORON-S: -
• Instalação: Conceito inline; instalação vertical e horizontal possível; montagem com orifícios passantes e/ou inserts roscados.
• Conceito de serviço: IQORON: Serviço lateral com fixações standard; IQORON-V: Serviço frontal com fixações confortáveis para V 4.5 e V 7, serviço lateral com fixações confortáveis para V 9 e V 14; IQORON-S: Serviço frontal com fixações confortáveis.
