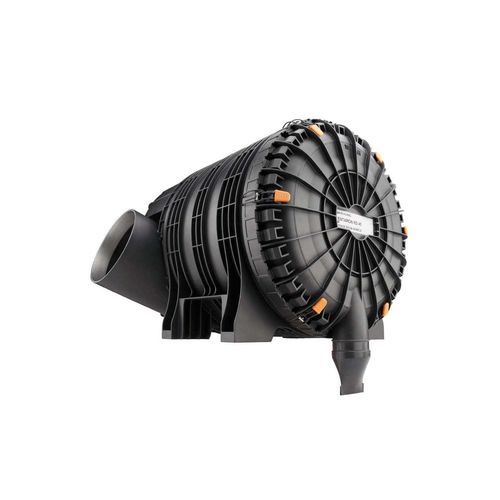

Máquina de filtragem de cartucho ENTARON XD/MD

de partículascom cartucho filtrantede ar

Visão geral
As séries ENTARON XD e ENTARON MD da MANN+HUMMEL são purificadores de ar com carcaça plástica, projetados para aplicações móveis e industriais exigentes. ENTARON XD é uma unidade de duas etapas com entrada de ar bruto tangencial; ENTARON MD é uma unidade de etapa única otimizada para baixa perda de pressão inicial.

Resumo do produto
Desenvolvida para ambientes com elevadas e variáveis cargas de poeira, a família ENTARON alia desempenho de separação comprovado a um design modular em plástico que reduz peso e simplifica a manutenção, mantendo altas eficiências de separação.

Benefícios do produto

• Alta proteção do motor através de elevadas eficiências de separação inicial e final
• Maior confiabilidade com elementos filtrantes que possuêm um sistema de vedação avançado
• Redução de peso de aprox. 10% em comparação com soluções metálicas ou híbridas convencionais
• Design modular para configuração flexível e adaptação a várias instalações
• Troca de elemento sem ferramentas com fechos de conforto codificados por cor para manutenção rápida

Detalhes relevantes
Carcaça robusta
As carcaças são fabricadas em plástico reforçado com fibra de vidro com nervuras de reforço. O design em três partes é soldado à entrada de ar bruto tangencial para assegurar orientação e suportes integrados. A saída de ar limpo inclui um anel metálico de reforço que permite torque de aperto de abraçadeiras até 5 N·m. A elevada eficiência de pré-separação do ENTARON XD torna-o adequado para cargas elevadas de poeira e muitas vezes elimina a necessidade de um pré-separador externo.

Detalhes inteligentes
Os fechos de conforto possuem elementos operacionais codificados por cor e linguetas de encaixe que fixam durante a remoção ou montagem da tampa. A carcaça integra uma ligação para interruptor/indicador de serviço e oferece possibilidades de montagem com furos passantes (padrão) ou inserts roscados (sob consulta).

Elementos filtrantes de alto desempenho

• Novo sistema de vedação para vedação confiável entre elemento e carcaça
• Tubos centrais robustos em plástico para reforço do elemento (não aplicável ao ENTARON XD/MD 40)
• Meio filtrante mais robusto para vida útil prolongada
• Fixação das dobras por fio de cola para estabilidade em todas as condições
• Elemento de segurança rosqueado na carcaça para evitar remoção involuntária durante a manutenção
• Variantes adicionais de elementos principais e secundários disponíveis como opções

Características técnicas

• Tipo de operação: ENTARON XD — duas etapas; ENTARON MD — uma etapa; ENTARON MD 40 com DualSpin XT — combinação com pré-separador externo
• Campo de aplicação: XD — aplicações móveis com carga de poeira muito alta (máquinas de construção, colheitadeiras, guindastes móveis, compressores); MD — máquinas estacionárias, grupos geradores, aplicações de baixa carga de poeira; versões DualSpin — aplicações com carga de poeira extrema
• Intervalo de fluxo volumétrico: ENTARON XD 7–40 m³/min; ENTARON MD 20–40 m³/min
• Eficiência de pré-separação: até 92% (com varrimento) para XD; aprox. 87% (com válvula de descarga de pó)
• Eficiência de separação final: até >99,99% dependendo da versão
• Instalação: vertical e horizontal possível conforme posição da válvula de descarga de pó
• Conceito de serviço: acesso frontal com fechos de conforto; troca de elemento sem ferramentas
• Proteção adicional contra entrada de água: ENTARON XD 14–28 sob consulta, XD 40 como padrão

Mais informações
Catálogos e documentação técnica estão disponíveis com curvas, números de encomenda e instruções de instalação/manutenção.

Especificações técnicas

• Materiais: carcaça em plástico reforçado com fibra de vidro; anel de reforço metálico na saída de ar limpo
• Design da carcaça: carcaça em três partes soldada com suportes integrados para orientação
• Redução de peso: aprox. 10% mais leve que equivalentes metálicos/híbridos
• Vedação: sistema de vedação avançado para encaixe seguro do elemento
• Meio filtrante: meio robusto com fixação de dobras por fio de cola
• Tubo central: tubos centrais em plástico para reforço (exceto ENTARON XD/MD 40)
• Serviço: acesso frontal, fechos de conforto codificados por cor, substituição sem ferramentas dos elementos
• Montagem: furos passantes padrão; inserts roscados sob consulta
• Funções de serviço: ligação para interruptor/indicador de serviço; elemento de segurança rosqueado na carcaça
• Desempenho: eficiência de separação final até >99,99%; pré-separação até 92% com varrimento
• Intervalos de fluxo: ENTARON XD 7–40 m³/min; ENTARON MD 20–40 m³/min
• Aplicações típicas: máquinas móveis pesadas (XD), aplicações estacionárias com baixa poeira (MD), versões especiais para cargas extremas
