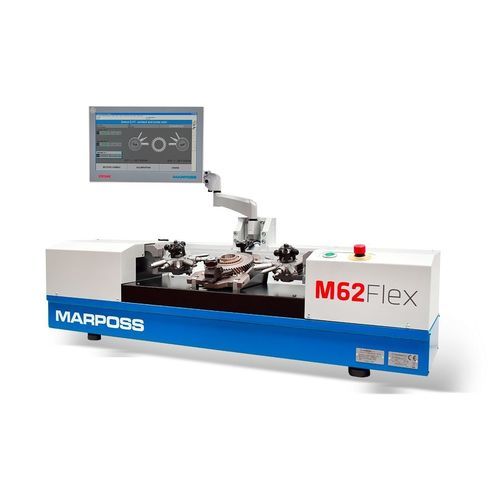

Máquina de medição dimensional M62 FLEX

por contato diretode rodapara pinhões

O M62 Flex é um calibrador de bancada de uso manual para a inspeção dos parâmetros de dentado mais tradicionais das engrenagens no chão de fábrica. Dotado de ferramentas de elevada precisão e de um design robusto, o M62 Flex é a solução mais adequada, adaptada ao ambiente de chão de fábrica, para o controlo da qualidade das engrenagens durante o seu processo de fabrico. A M62 Flex foi concebida como uma solução precisa e robusta para a inspeção rápida dos dentes das engrenagens após as principais operações de fabrico ao longo da linha de produção, tais como fresagem, corte, retificação e afiação. Duas torres de contacto múltiplo tornam o M62 Flex capaz de medir OBD (Over Ball Dimension), Diâmetro da Raiz e Diâmetro Maior em diferentes tipos de engrenagens externas. Os contactos são acionados por actuadores de bobina móvel que são livremente programáveis em termos de posição, velocidade e força, tornando o medidor inteligente e fácil ao mesmo tempo. GAMA DE APLICABILIDADE A utilização de accionadores de bobina móvel dá a possibilidade de medir, num único calibre, engrenagens com diâmetro externo na gama de 30 ÷ 180 mm sem qualquer reequipamento mecânico nem componentes adicionais. TECNOLOGIA SOFT-LAND A utilização de um software apropriado permite que os grupos de medição se aproximem da superfície dos dentes com uma força baixa controlada enquanto monitorizam o seu erro de posição. Esta é identificada como a solução correta para evitar danos e marcas nas peças. FACILIDADE DE UTILIZAÇÃO O sistema é extremamente fácil de utilizar e dispõe de uma interface guiada que torna a operação do sistema automatizado muito simples e intuitiva.
