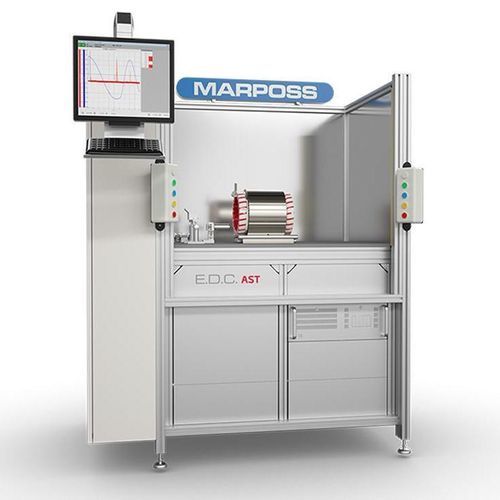

Sistema de teste de tensão de choque AST5/W

para máquinas e instalações elétricaspara aplicações automotivaspara motor elétrico

Visão geral
A família AST oferece sistemas de ensaio automáticos para inspeção em produção de estatores, bobinas e enrolamentos de motores elétricos. A plataforma AST5/W é projetada para flexibilidade e personalização, suportando potências desde alguns watts até 5 MW e 2 a 24 bornes.

Aplicação e abrangência
Adequado para integração em linhas automáticas ou bancadas operadas por técnico (posto simples ou duplo). Configurável para motores de pequeno a grande porte, com versões para ensaios em média tensão quando necessário.

Ensaios e capacidades de medição

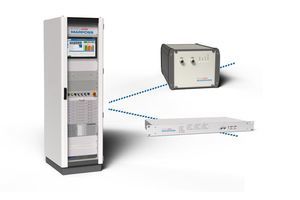

• Ensaios de Alta Tensão (HV) e Surge (testes básicos incluídos)
• Teste de Descargas Parciais (PD) opcional para diagnóstico de isolamento
• Testes especiais de isolamento entre espiras e isolamento enrolamento-terra para detectar falhas não visíveis em HV/Surge

Software, dados e gestão de resultados
O software base inclui aquisição de medições e funções essenciais para salvar, carimbar e arquivar resultados. Recursos: base de programas de ensaio, sequências definidas pelo utilizador (tipo, número, ordem e parâmetros), impressão de certificados em vários idiomas, impressão de etiquetas adesivas opcional, armazenamento/arquivo de resultados, programas de manutenção preventiva, calibração e autodiagnóstico. Assistência remota e conectividade LAN disponíveis.

Opções e módulos especiais

• Módulo de Descargas Parciais (opcional)
• Módulo especial 320/ACS: bonding de enrolamentos do estator com gestão de até 3 fontes de alimentação de bonding em paralelo (ver ACS320/W para detalhes)
• AST5/WH: versão média tensão capaz de realizar testes Surge até 60 kV

Benefícios

• Elevada flexibilidade de configuração para adaptar-se às linhas de produção
• Software programável e de fácil utilização
• Opções de alta capacidade disponíveis para ensaios de estatores automotivos

Documentação
Folhetos e manuais disponíveis para AST5/W em inglês, italiano e chinês simplificado.

Especificações técnicas

• Modelo: AST5/W
• Tipo de produto: sistema de ensaio automático para estatores, bobinas e enrolamentos
• Faixa de potência aplicável: de alguns watts até 5 MW
• Bornes suportados: 2 a 24
• Modos de operação: integração em linha automática ou bancada operada por técnico; postos simples ou duplos
• Testes opcionais: Descargas Parciais; diagnósticos de isolamento inter-espira e enrolamento-terra
• Opção bonding: módulo 320/ACS suportando até 3 fontes de bonding em paralelo
• Versão média tensão: AST5/WH — testes Surge até 60 kV
• Software/dados: base de programas, sequências personalizáveis, salvamento/arquivamento de resultados, impressão de certificados/etiquetas
• Manutenção/suporte: manutenção preventiva, calibração, autodiagnóstico, assistência remota
• Conectividade: capacidades LAN/rede
• Idiomas da documentação: inglês, italiano, chinês simplificado
