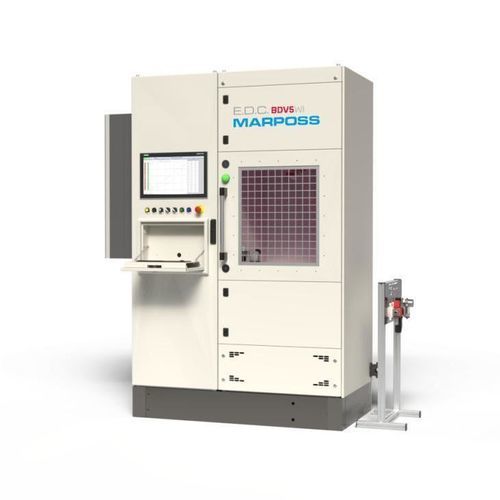

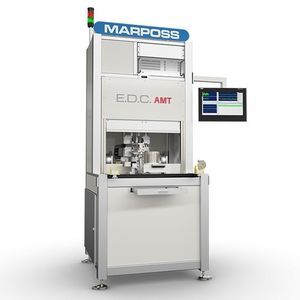

Testador Hipot de alta tensão BDV5

CCCA

Visão geral O banco de ensaio BDV é um banco de prova de alta tensão projetado para validação de tensão de ruptura (BDV) e para verificar o desempenho do isolamento elétrico de componentes de alta tensão. O sistema fornece um ambiente de teste controlado e reprodutível, particularmente adequado para P&D, caracterização de materiais, otimização de projeto e detecção precoce de potenciais pontos fracos de isolamento. O banco realiza ensaios BDV em AC ou DC numa ampla variedade de componentes. O componente é colocado em ferramentaria dedicada e conectado através de garras HV e meios condutores; a tensão é então aplicada de acordo com uma rampa programável com deteção automática da tensão de ruptura.

Aplicações O sistema destina-se à verificação do isolamento elétrico e à caracterização dos limites dielétricos para componentes como estatores de motores elétricos, hairpins, fios esmaltados, conectores HV, chicotes elétricos e componentes imersos ou encapsulados. Os parâmetros de teste são configuráveis através de receitas dedicadas e incluem velocidade de rampa, duração do teste e limiar de corrente. A tensão de ruptura, corrente de fuga e duração do teste são registadas durante o ensaio.

Tabela técnica Tipo de produto: Banco de ensaio de alta tensão para validação da tensão de ruptura (BDV)
Aplicação: Verificação do isolamento elétrico e caracterização de limites dielétricos
Componentes testáveis: Estatores de motores elétricos, hairpins, fios esmaltados, conectores HV, chicotes elétricos e componentes imersos ou encapsulados
Modos de teste: BDV em AC ou DC
Tensão máxima AC: 30 kVrms a 50/60 Hz
Corrente de saída do gerador AC: 250 mA a 10 kV AC; 60 mA a 30 kV AC
Gerador DC opcional: Até 6 kV / 20 mA
Limiar de disparo ajustável: Configurável pelo utilizador para cada teste, tipicamente até 40 mA
Rampa de tensão: Programável, ex. 500 V/s
Deteção BDV: Deteção automática da tensão de ruptura
Parâmetros configuráveis: Velocidade de rampa da tensão, duração do teste, limiar de corrente
Grandezas registadas: Tensão de ruptura, corrente de fuga, duração do teste

Especificações técnicas

• Modos de teste: BDV AC e BDV DC
• Tensão máxima de ensaio AC: 30 kVrms a 50/60 Hz
• Capacidade de corrente de saída do gerador AC: 250 mA a 10 kV AC; 60 mA a 30 kV AC
• Gerador DC opcional: até 6 kV, 20 mA
• Rampa de tensão programável (exemplo: 500 V/s) e perfis de rampa definíveis pelo utilizador
• Limiar de disparo/corrente ajustável por teste (tipicamente até 40 mA)
• Deteção automática da tensão de ruptura e registo
• Dados registados por teste: tensão de ruptura, corrente de fuga, duração do teste
• Configuração baseada em receitas: velocidade de rampa, duração do teste, limiar de corrente e outros parâmetros
• Adequado para: estatores, hairpins, fios esmaltados, conectores HV, chicotes elétricos, componentes imersos/encapsulados
