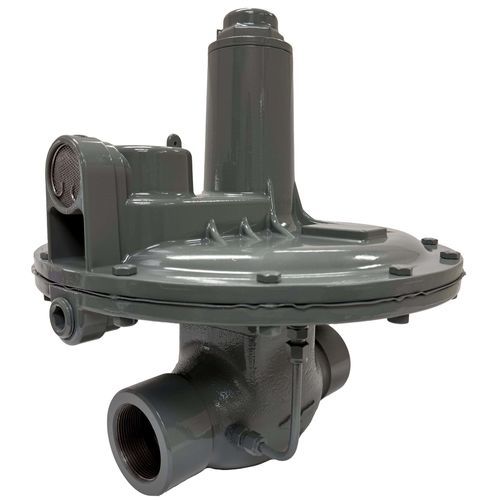

Regulador de pressão para gás propano P134

para gás naturalde gásde diafragma

Visão geral do produto
O regulador redutor de pressão P134 é um regulador manual, de ação direta, carregado por mola e ajustável, projetado para sistemas de gás comerciais e industriais. Possui registro de pressão interno através de um tubo Pitot integrado que liga a porta de saída à câmara do diafragma, eliminando a necessidade de uma linha de detecção externa. Um diafragma balanceado reduz a influência das variações de pressão de alimentação e o projeto limita mudanças abruptas a jusante que podem acionar desligamentos de segurança.

Características

• Registro interno (tubo Pitot integrado)
• Manual, de ação direta, carregado por mola e ajustável
• Diafragma balanceado para compensar variações de pressão de alimentação
• Adequado para aplicações de monitoramento e controlo
• Ampla seleção de gamas de mola principal
• Kits de reconstrução disponíveis
• Tamanho de porta 2" NPT; ligações: NPT ou flangeadas
• Intervalo de temperatura: -40°F a 200°F

Aplicações

• Regulação de gás industrial e comercial
• Regulação de gás natural e propano
• Motores a gás e compressores
• Caldeiras e fornos

Especificações técnicas
Modelo: P134
Série: P134
Tamanho de porta: 2" NPT
Opções - Orientação da porta: Up (Standard)
Opções - Orientação do bonnet: 12 O'Clock; 3 O'Clock; 6 O'Clock (Standard); 9 O'Clock
Material do trim: Nitrilo; Fluorocarbono
Material do corpo: Ferro; Aço
Kits de reconstrução: Sim
Intervalos de mola: Múltiplos intervalos principais: 2-4" WC (0.005-0.010 BAR); 3.5-6" WC (0.009-0.015 BAR); 5-9" WC (0.012-0.022 BAR); 6-14" WC (0.015-0.035 BAR); 8.5-18" WC (0.021-0.045 BAR); 14-28" WC (0.035-0.070 BAR); 0.75-2 PSIG (0.052-0.138 BAR) (versões H & L conforme especificado); 1.5-3 PSIG (0.103-0.207 BAR) (versão H); 2-5 PSIG (0.138-0.345 BAR); 5-10 PSIG (0.345-0.689 BAR)
Operado por piloto: Não
Material do orifício: Alumínio
Tipos de ligação: NPT; Flangeado (125 FF; 150 RF)
Material do diafragma: Nitrilo ou Fluorocarbono
Intervalo de temperatura: -40°F a 200°F
Pressão máxima de entrada: 125 PSIG (varia por versão)
Pressão máxima de saída: até 15 PSIG (varia por versão)
Materiais - Parafuso de ajuste: Alumínio ou Latão; Corpo: Ferro ou Aço; Bonnet: Alumínio; Gaiola: Alumínio; Diafragma: Nitrilo ou Fluorocarbono
