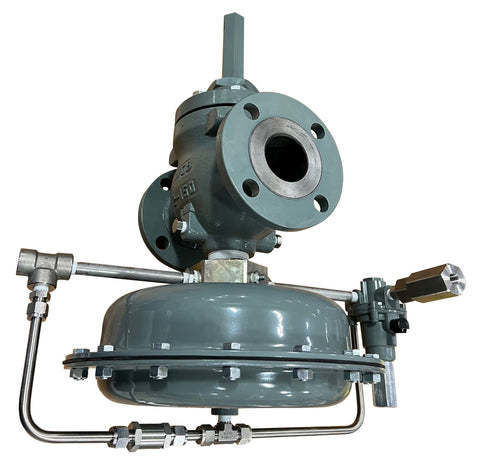

Regulador de pressão para ar P1098

para gásde diafragmaem aço

Descrição do produto
O regulador redutor de pressão BelGAS P1098 é um regulador operado por piloto, projetado para controlo de grandes volumes de gás com pressões de saída desde polegadas de coluna de água até 75 PSIG, dependendo da seleção do piloto. Integra um sistema piloto de dois caminhos e um diafragma de grande área para resposta rápida e precisa. O piloto atua como amplificador para a válvula principal; um orifício de borda viva e um assento macio proporcionam vedação estanque.

Principais características

• Várias opções de piloto cobrindo pressões de saída baixas a altas
• Capacidade de pressão de entrada da válvula principal varia conforme o piloto (até 600 PSIG)
• A pressão de carga é descarregada a jusante (sem alívio atmosférico)
• O piloto amplifica a válvula principal para controlo preciso
• Opções de ligação: NPT ou flange (150 RF, 300 RF)
• Kits de reconstrução e peças sobressalentes disponíveis

Aplicações

• Estações reguladoras de cidade/distrito
• Sistemas de caldeiras comerciais e industriais
• Forjas, fornos e aquecimento de processo
• Sistemas de distribuição de gás e ar na fábrica

Especificações técnicas

• Modelo: P1098
• Operado por piloto: Sim
• Faixas de piloto/mola disponíveis: P600, PL81, PL84, PL61LD, PL61LE, PL61H, PL61HP (faixas de mola de 4" WC até 300 PSIG dependendo do piloto)
• Pressão máxima de entrada por piloto: P600: 150 PSIG; PL81: 250 PSIG; PL84: 150 PSIG; PL61LD / PL61LE: 160 PSIG; PL61H: 400 PSIG; PL61HP: 600 PSIG
• Conexões: NPT ou flange (150 RF, 300 RF)
• Kits de reconstrução: Disponíveis

Materiais & Temperatura

• Corpo: aço WCB; Tampa: aço; Trim: inox 316
• Diafragmas: Nitrilo ou FKM (fluorocarbono)
• Intervalos de temperatura: Nitrilo: -20 a 180°F; Fluorocarbono: 0 a 300°F

Informações de encomenda
Especifique o modelo P1098, a opção de piloto necessária, o tipo de ligação e a classe da flange ao encomendar. Contacte a BelGAS para kits de reconstrução e peças sobressalentes.
