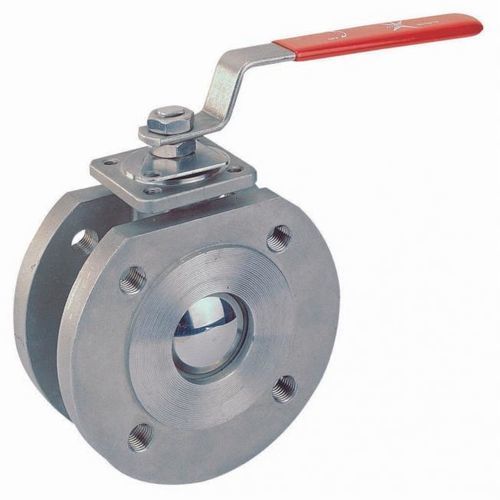

Válvula de esfera

manualde regulação de fluxoflangeada

Visão geral
Válvula de esfera compacta tipo wafer com passagem total, classificada para ANSI Classe 150 e PN16/40. Construção em aço inox CF8M, leve e economizadora de espaço; disponível em três famílias de modelos cobrindo diferentes tamanhos, classes de pressão e certificações.

Modelos

• Standard — Tipo wafer, compacta, passagem integral; disponível com esfera V 30/60/90° para controlo de caudal; NACE MR0175 opcional mediante pedido; tamanhos 1/2" ~ 6"; pressão ANSI Classe 150, PN16/40; corpo CF8M; assentos PTFE/RTFE padrão ou outras opções mediante pedido.
• Series F98 — Series F98, Fire Safe: Tipo wafer, Direct Mount, resistente ao fogo, passagem integral; conforme B16.34; tamanhos 1/2" ~ 4"; pressão PN16; materiais do corpo 1.4408 / 1.0619; assentos PTFE/RTFE padrão ou outras opções mediante pedido.
• Series F98A — Series F98A, ISO 15848-1: Tipo wafer, passagem integral, certificado ISO 15848-1; tamanhos 1/2" ~ 4"; pressão PN10/40; materiais do corpo 1.4408 / 1.0619; assentos PTFE/RTFE padrão ou outras opções mediante pedido.

Comparação de modelos (tabela)
Model | Tamanho | Classe de pressão | Corpo | Assentos | Projeto
Standard | 1/2" ~ 6" | ANSI Classe 150, PN16/40 | CF8M | PTFE/RTFE (padrão) ou outras opções | Tipo wafer, compacto, passagem integral, esfera V opcional 30/60/90°, NACE MR0175 opcional
Series F98 | 1/2" ~ 4" | PN16 | 1.4408 / 1.0619 | PTFE/RTFE (padrão) ou outras opções | Tipo wafer, Direct Mount, Fire Safe, conforme B16.34
Series F98A | 1/2" ~ 4" | PN10/40 | 1.4408 / 1.0619 | PTFE/RTFE (padrão) ou outras opções | Tipo wafer, passagem integral, certificado ISO 15848-1

Especificações técnicas

• Tipo: Válvula de esfera tipo wafer para flanges, passagem integral
• Materiais: Corpo CF8M (aço inoxidável); alternativas 1.4408 / 1.0619 onde especificado
• Tamanhos: 1/2" ~ 6" (algumas séries limitadas a 1/2" ~ 4")
• Classes de pressão: ANSI Classe 150; PN16/40; PN10/40 dependendo da série
• Assentos: PTFE / RTFE padrão; outras opções de assento disponíveis mediante pedido
• Características de projeto: Design wafer compacto; opção Direct Mount (Series F98); construção Fire Safe (Series F98); opções de esfera V (30/60/90°) para controlo de caudal
• Certificações / normas: Conforme B16.34 (onde especificado); ISO 15848-1 certificado para Series F98A; NACE MR0175 disponível mediante pedido
• Variantes: Três famílias de modelos — Standard, Series F98 (Fire Safe), Series F98A (ISO 15848-1)
