Válvula de esfera

pneumáticaredutora de pressãode controle de vazão

Visão geral do produto

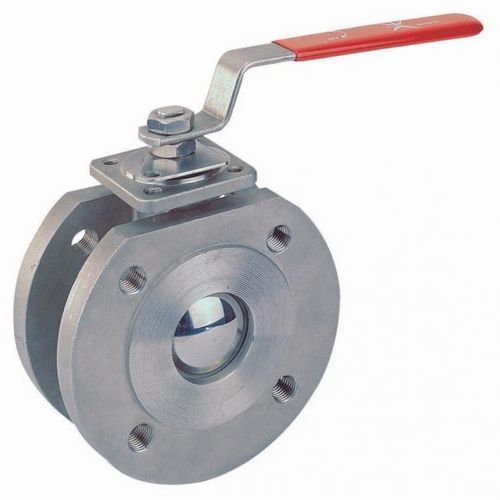

Válvula de esfera compacta tipo wafer com passagem total, classificada ANSI Class 150 e PN10/16/40. Concepção leve e compacta em aço inoxidável CF8M. Disponível em várias versões (Standard, Series F98 fire safe, Series F98A certificada ISO 15848-1) e numa gama de tamanhos e classes de pressão. Opções incluem bolas V (30°/60°/90°) para controlo de caudal, assentos PTFE/RTFE como padrão, e materiais ou certificações alternativas sob pedido.

Modelos disponíveis

• Standard — Tipo wafer, compacto, passagem total; disponível com bola V 30°/60°/90° para controlo de caudal; NACE MR0175 opcional mediante pedido; tamanhos 1/2" ~ 6"; pressão ANSI Class 150, PN16/40; corpo CF8M; assentos PTFE/RTFE padrão (outras opções mediante pedido).
• Series F98 — Series F98, Fire Safe; tipo wafer, Direct Mount, fire safe, passagem total; conforme a B16.34; tamanhos 1/2" ~ 4"; pressão PN16; materiais do corpo 1.4408 / 1.0619; assentos PTFE/RTFE padrão (outras opções mediante pedido).
• Series F98A — Series F98A, ISO15848-1; tipo wafer, passagem total, certificado ISO 15848-1; tamanhos 1/2" ~ 4"; pressão PN10/40; materiais do corpo 1.4408 / 1.0619; assentos PTFE/RTFE padrão (outras opções mediante pedido).

Comparação de modelos (tabela)
Model | Size | Pressure Rating | Body | Seats | Design
Standard | 1/2" ~ 6" | ANSI Class 150, PN16/40 | CF8M | PTFE/RTFE standard (options available) | Wafer type, compact, full port, V-port option, optional NACE MR0175
Series F98 | 1/2" ~ 4" | PN16 | 1.4408 / 1.0619 | PTFE/RTFE standard (options available) | Wafer type, Direct Mount, fire safe, conforms to B16.34
Series F98A | 1/2" ~ 4" | PN10/40 | 1.4408 / 1.0619 | PTFE/RTFE standard (options available) | Wafer type, full port, ISO 15848-1 certified

Especificações técnicas

• Design: Tipo wafer, passagem total; construção compacta e que economiza espaço.
• Opção V-Port: Bola V 30°, 60°, 90° disponível para controlo de caudal (padrão nos modelos especificados).
• Tamanhos: intervalos indicados por modelo — Standard: 1/2" ~ 6"; Series F98 / F98A: 1/2" ~ 4".
• Classes de pressão: ANSI Class 150; PN10, PN16, PN40 conforme modelo/variante.
• Materiais do corpo: CF8M (Standard), 1.4408 / 1.0619 (Series F98 / F98A).
• Assentos: PTFE / RTFE padrão; materiais alternativos disponíveis sob pedido.
• Normas & certificações: Conforme B16.34 (quando especificado); Series F98A certificado segundo ISO 15848-1; NACE MR0175 opcional mediante pedido.
• Opções fire safe: Series F98 designado fire safe (conceito Direct Mount fire safe).
• Aplicações típicas: ligações flangeadas onde é necessária uma válvula de esfera tipo wafer compacta e de passagem total, com opções para certificação de emissões fugitivas e controlo de caudal.
• Variações: 3 modelos disponíveis (Standard, Series F98, Series F98A).
