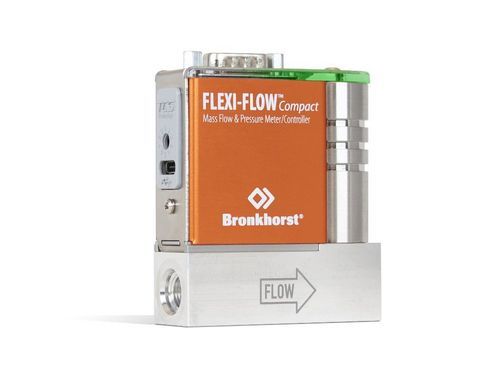

Medidor de vazão térmico FF-103 FLEXI-FLOW

de massapara gásde vidro

Características principais

• 8 gases pré-instalados, 22 gases disponíveis via Bronkhorst FlowSuite
• Medição de fluxo e temperatura
• Design compacto
• Até 16 bar(g)
• Conexão Bluetooth e USB-C com software gratuito Bronkhorst FlowSuite
• Resposta rápida devido à tecnologia TCS

Gases pré-instalados e intervalos máximos
Gases | intervalo máx.
N₂, Ar, H₂ | 50 mln/min
O₂ | 45 mln/min
Ar, CH₄ | 40 mln/min
He | 70 mln/min
CO₂ | 35 mln/min

Capacidade multifluido
Com o software gratuito Bronkhorst FlowSuite, você pode adicionar um dos 22 gases disponíveis ou criar misturas no instrumento. Desta forma, você tem um instrumento multifluido para sua aplicação: C₂H₂, Ar, C₃H₄ #1, Ar, CO₂, CO, C₃H₆ #1, D₂ #1, C₂H₆, C₂H₄, He, H₂, Kr, CH₄, Ne, N₂, N₂O, O₂, C₃F₈, C₃H₆ #2, C₃H₈, C₃H₄ #2.
Você pode facilmente conectar o instrumento ao seu telefone via Bluetooth e usá-lo com o aplicativo. Alternativamente, o instrumento pode ser conectado a um PC usando os cabos apropriados.

Características do FF-103 FLEXI-FLOW 50 mln/min

• Saída multiparâmetro: fluxo de massa real e temperatura (instrumento)
• Utilizável para praticamente qualquer tipo de gás ou mistura de gases
• Conexão simples e segura através de Bluetooth ou USB-C
• Funcionalidades avançadas de diagnóstico
• Alta precisão através do banco de dados de gases integrado e conversão em tempo real
• Fácil de configurar
• MTBF 145 anos
• TCS único (Through Chip Sensor)
• Resposta rápida <30ms
• Design compacto
• Indicação de status Namur NE107

Aplicações

• Sputtering reativo
  • Rápido acompanhamento de pontos de ajuste para controle de espessura e transparência da camada
  • Grande faixa dinâmica para flexibilidade dentro da aplicação
• Equipamentos analíticos
  • Análise de Elementos Traço, Cromatografia Gasosa, Espectroscopia ICP, Espectroscopia OES, Espectrometria de Massa
  • Excelente repetibilidade e estabilidade a longo prazo
  • Grau analítico; baixa desgasificação. Controle de fluxo rápido, mesmo em taxas de fluxo muito baixas.
• Célula de combustível
  • Muito preciso e repetível a curto e longo prazo para medição e controle de fluxo de H₂, Ar, O₂ e CO₂
  • Medição e controle de fluxo de resposta rápida para precisão a qualquer momento
  • Grande faixa dinâmica para medição e controle de fluxo para precisão em uma ampla faixa de fluxo
  • Compacto para aplicações móveis com espaço restrito

Especificações técnicas

• Sistema de medição / controle:
  • Faixa de fluxo: 1...50 mln/min
  • Precisão: ±1.5% Rd mais ±0.5% FS (em condições de calibração)
  • Repetibilidade: < ± 0.2% Rd
  • Relação de redução: 1:50
  • Classificação de pressão (PN): 16 bar(g) (232 psi(g))
  • Classificação de temperatura: 0 … 50 °C (32°F … 122°F)
  • Pressão de operação: 0.8 … 17 bar(a)
  • Gases pré-instalados: Ar, N₂, O₂, H₂, Ar, He, CH₄, CO₂ (dados de gás integrados para 22 gases únicos mais qualquer mistura desses gases)
  • Gás de calibração padrão: N₂
  • Tempo de resposta (sensor): <30 ms
  • Coeficiente de temperatura: Sensor de fluxo: zero 0.015% FS/ºC; span 0.05% Rd/ºC
  • Integridade de vazamento, para fora: Típico < 2 x 10⁻⁹ mbar l/s He
  • Sensibilidade de atitude: Montagem em qualquer posição, sensibilidade de atitude desprezível
• Partes mecânicas:
  • Material (partes molhadas): alumínio, aço inoxidável, nitreto de silício, epóxi, óxido de alumínio, vidro
  • Pressão de teste: 25 bar(g)
  • Conexões de processo: G1/8”BSSP ISO 1179 cavidades
  • Material de vedação: FKM 51415
  • Peso: 250 gramas
  • Proteção de ingresso: IP40
• Propriedades elétricas:
  • Fonte de alimentação: +24 VDc ± 10%
  • Consumo máximo de energia: 0.5 Watt
  • Comunicação digital: Modbus-RTU / FLOW-BUS
  • Conexão elétrica: 9-pin D-sub macho
