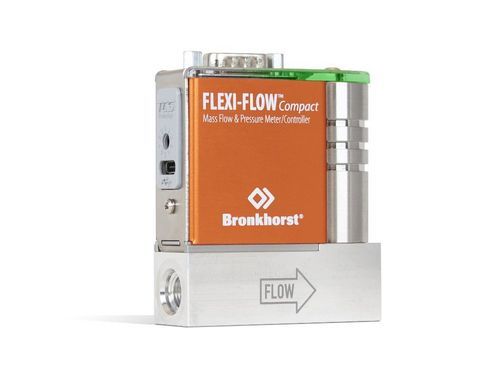

Medidor de vazão térmico FF-105 FLEXI-FLOW

de massapara gáspara líquidos

Características principais

• 8 gases pré-instalados, 22 gases disponíveis via Bronkhorst FlowSuite
• Medição de fluxo e temperatura
• Design compacto
• Até 16 bar(g)
• Conexão Bluetooth e USB-C com software gratuito Bronkhorst FlowSuite
• Resposta rápida devido à tecnologia TCS

Gases pré-instalados
Gases | alcance máx.
N₂, Ar, H₂ | 500 mln/min
O₂ | 450 mln/min
Ar, CH₄ | 400 mln/min
He | 700 mln/min
CO₂ | 350 mln/min

Gases adicionais via FlowSuite
Com o software gratuito Bronkhorst FlowSuite, você pode adicionar um dos 22 gases disponíveis ou criar misturas no instrumento. Desta forma, você tem um instrumento multifluido para sua aplicação: C₂H₂, Ar, C₃H₄ #1, Ar, CO₂, CO, C₃H₆ #1, D₂ #1, C₂H₆, C₂H₄, He, H₂, Kr, CH₄, Ne, N₂, N₂O, O₂, C₃F₈, C₃H₆ #2, C₃H₈, C₃H₄ #2.
Você pode facilmente conectar o instrumento ao seu telefone via Bluetooth e usá-lo com o aplicativo. Alternativamente, o instrumento pode ser conectado a um PC usando os cabos apropriados.

Características do FF-105 FLEXI-FLOW 500 mln/min

• Saída multiparâmetro: fluxo de massa real e temperatura (instrumento)
• Utilizável para praticamente qualquer tipo de gás ou mistura de gases
• Conexão simples e segura através de Bluetooth ou USB-C
• Funcionalidades avançadas de diagnóstico
• Alta precisão através do banco de dados de gases a bordo e conversão em tempo real
• Fácil de configurar
• MTBF 145 anos
• TCS único (Through Chip Sensor)
• Resposta rápida <30 ms
• Design compacto
• Indicação de status Namur NE107

Especificações técnicas
Sistema de medição / controle
Faixa de fluxo: 10...500 mln/min
Precisão: ±1.5% Rd mais ±0.5% FS (em condições de calibração)
Repetibilidade: < ± 0.2% Rd
Relação de redução: 1:50
Classificação de pressão (PN): 16 bar(g) (232 psi(g))
Faixa de temperatura: 0 … 50 °C (32°F … 122°F)
Pressão de operação: 0.8 … 17 bar(a)
Gases pré-instalados: Ar, N₂, O₂, H₂, Ar, He, CH₄, CO₂
Gás de calibração padrão: N₂
Tempo de resposta (sensor): <30 ms
Coeficiente de temperatura: Sensor de fluxo: zero 0.015% FS/ºC; span 0.05% Rd/ºC
Integridade de vazamento, para fora: Típico < 2 x 10-9 mbar l/s He
Sensibilidade de atitude: Montagem em qualquer posição, sensibilidade de atitude desprezível

Partes mecânicas
Material (partes molhadas): alumínio, aço inoxidável, nitreto de silício, epóxi, óxido de alumínio, vidro
Pressão de teste: 25 bar(g)
Conexões de processo: G1/8”BSSP ISO 1179 cavidades
Material de vedação: FKM 51415
Peso: 250 gramas
Proteção de ingresso: IP40

Propriedades elétricas
Fonte de alimentação: +24 VDc ± 10%
Consumo máximo de energia: 0.5 Watt
Comunicação digital: Modbus-RTU / FLOW-BUS
Conexão elétrica: 9-pin D-sub male

Aplicações

• Sputtering reativo
  • Rápido acompanhamento de pontos de ajuste para controle de espessura e transparência da camada
  • Grande faixa dinâmica para flexibilidade dentro da aplicação
• Equipamentos analíticos
  • Análise de elementos traço, Cromatografia de gases, Espectroscopia ICP, Espectroscopia OES, Espectrometria de massa
  • Excelente repetibilidade e estabilidade a longo prazo
  • Grau analítico; baixa desgasificação. Controle de fluxo rápido, mesmo em taxas de fluxo muito baixas.
• Célula de combustível
  • Muito preciso e repetível a curto e longo prazo para medição e controle de fluxo de H2, Ar, O2 e CO2
  • Medição e controle de fluxo de resposta rápida para precisão a qualquer momento
  • Grande faixa dinâmica para medição e controle de fluxo para precisão em uma ampla faixa de fluxo
  • Compacto para aplicações móveis com espaço restrito

Características / Especificações técnicas

• Modelo: FF-105 FLEXI-FLOW
• Fluxo máximo: 500 mln/min
• Gases pré-instalados: Ar, N₂, O₂, H₂, Ar, He, CH₄, CO₂
• 22 gases disponíveis via FlowSuite
• Conexão Bluetooth e USB-C
• Classificação de pressão: 16 bar(g)
• Proteção de ingresso: IP40
• Fonte de alimentação: +24 VDc ± 10%
• Peso: 250 g
