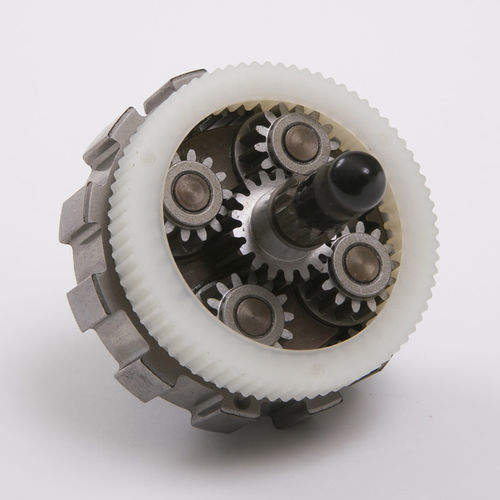

Redutor planetário Customcoaxialde eixo maciçocom múltiplas saídas
Guardar nos favoritos
Comparar
Características
- Tipo
- planetário
- Orientação dos eixos
- coaxial
- Tipo de eixo-árvore
- estriado, com furo chavetado, de eixo maciço, de eixo com pinhão, de eixo estriado, com múltiplas saídas
- Torque
- 200–500 Nm, 100–200 Nm, 2–50 Nm, 50–100 Nm, 500–1000 Nm, 1–2 kNm, 10–20 Nm, 1–5 Nm, 5–10 Nm, 0,5–1 Nm, 2–5 kNm, 0,2–0,5 Nm, 5–10 kNm
- Montagem
- para montagem em flange, pendular
- Características construção
- compacto, modular, miniatura, com carcaça em plástico
- Número de estágios
- de simples estágio, de múltiplos estágios
- Performance
- de precisão, de alto desempenho, silencioso, de alto rendimento, com folga reduzida, de alto torque, de elevada rigidez, de alta potência, para cargas pesadas, de alta velocidade
- Aplicações
- para robô, para transmissão, para servomotor, para guindaste, para máquina de corte, para a indústria alimentícia, para equipamento de movimentação, para operações de elevação, para automóvel, para transportador, máquina, para aeronáutica, para maquinaria, para AGV, para máquinas, para geração de energia, para motor CC, para automatismo, para funcionamento contínuo, para acoplamento motor, para válvulas, para turbina eólica, para motor elétrico, para máquina-ferramenta, para aplicações industriais, para atuador, para aparelhos médicos, para aplicações marítimas, para a indústria metalúrgica, para regulação de nível, para veículos, para transportador, para sistema de elevação
- Outras características
- grande, sob medida, de alta qualidade, em alumínio, linear, universal, robusto, de um andar, em aço inoxidável, combinado, de baixa velocidade, para altas temperaturas
- Relação de redução
MÁX: 125 unit
MÍN: 1 unit
Descrição
Os redutores planetários MATEX são unidades de engrenagens modulares e compactas projetadas para aplicações de redução, aumento, transmissão e atuadores elétricos, oferecendo soluções para economia de peso, economia de espaço e obtenção de altas relações de redução.
Exemplo: Economia de peso
Exemplo: Economia de espaço
Exemplo: Maior relação de redução
Depoimento do cliente n.º 1
Depoimento do cliente n.º 2
Características / especificações técnicas
Exemplo: Economia de peso
- Resinificação do redutor planetário: a unidade planetária MATEX está disponível em três tipos de material de engrenagem no mesmo diâmetro — metal, sinterizado e plástico — permitindo redução de peso ao substituir engrenagens metálicas ou sinterizadas por plástico mantendo o mesmo diâmetro. Exemplo real: substituir o engrenagem sinterizado LGU75-4SAD pelo engrenagem plástico LGU75-4PAD para redução de peso.
Exemplo: Economia de espaço
- Compactar a estrutura planetária: o design compacto da unidade permite instalação em espaços pequenos; redução adicional de tamanho em alguns produtos personalizados ao integrar um engrenagem planetário de 2 estágios em um único estágio ou adotar uma estrutura sem portador.
Exemplo: Maior relação de redução
- Uso de múltiplas unidades planetárias: as unidades podem ser combinadas em várias camadas para atingir as razões de redução alvo. Exemplo: combinar três unidades em uma cabeça de engrenagem (75-100MMM8A15 / 75-100PPPA15) para obter Razão de redução = 4 × 5 × 5 = 100.
Depoimento do cliente n.º 1
- Solicitação do cliente: desenvolver um redutor planetário que forneça duas velocidades de saída diferentes simultaneamente para um mixer de mão.
- Proposta MATEX: estrutura de saída com duas velocidades diferentes usando o mecanismo de redução original da MATEX; característica: redutor planetário único que permite saídas coaxiais em velocidades diferentes; aplicação: redutor para eletrodomésticos.
Depoimento do cliente n.º 2
- Solicitação do cliente: desenvolver um redutor planetário para um espaço compacto com alto torque e alta relação de redução para uma cadeira de rodas elétrica.
- Proposta MATEX: adoção de uma estrutura sem portador em vez de combinar duas unidades; característica: aproximadamente 40% mais compacto que os projetos convencionais; aplicação: unidade planetária para cadeiras de rodas elétricas.
Características / especificações técnicas
- Série do produto: MATEX PLANETARY GEAR REDUCER
- Opções de material de engrenagem: metal, sinterizado, plástico
- Modularidade: unidades podem ser empilhadas/combinadas em várias camadas (exemplos até três unidades) para aumentar a razão de redução
- Nomes de modelos referenciados: LGU75-4SAD, LGU75-4PAD, 75-100MMM8A15, 75-100PPPA15
- Exemplo de razão de redução demonstrada: 4 × 5 × 5 = 100
- Recursos de projeto: formato de unidade compacto para espaços pequenos; opção de estrutura sem portador para maior miniaturização; opção de configuração com duas saídas coaxiais
