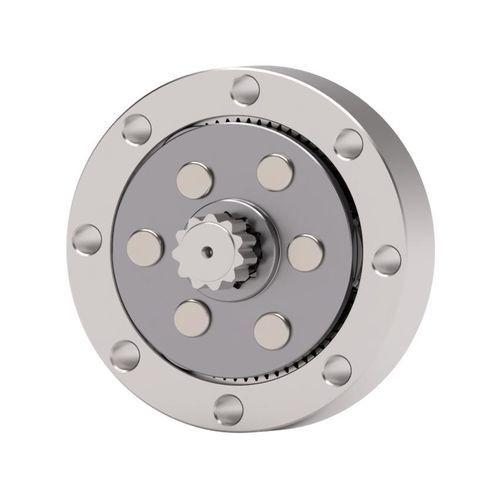

Redutor planetário LGU57-M8

coaxialde eixo com pinhão10–20 Nm

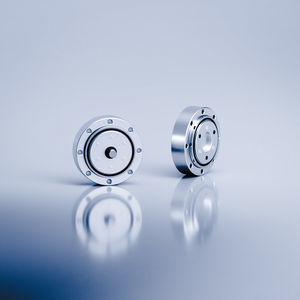

Redutor cicloidal — TOSCHTEC REDUCER (type-c)
Redutor cicloidal compacto projetado para fornecer alta relação de redução mantendo a espessura comparável aos redutores de engrenagens convencionais. O princípio cicloidal permite maiores relações de redução sem empilhar múltiplos estágios planetários, reduzindo a área ocupada para a mesma espessura.

Aplicações

• Módulos de robôs pequenos
• Robôs de serviço
• Veículos leves e plataformas móveis

Especificações

• Relação de redução: 30:1 (configurável)
• Tamanho: Diâmetro externo máximo Ø79 mm × largura 37,8 mm (partes do redutor Ø63 mm × largura 37,8 mm)
• Velocidade de entrada admissível: 3.000 rpm
• Torque de saída admissível: 12 Nm
• Peso: aprox. 540 g
• Eficiência: ~75% (a 3.000 rpm de entrada e 12 Nm de saída)

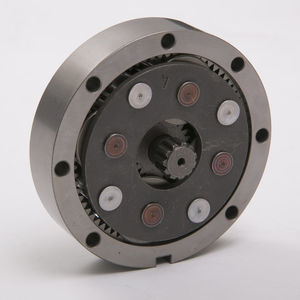

Módulo planetário de alta especificação para rotação em alta velocidade
Os módulos planetários padrão geralmente são limitados a 1.000 rpm de saída. Através de melhorias estruturais nos engrenagens, desenvolvemos um módulo planetário de alta especificação capaz de suportar velocidades de saída maiores, ampliando os casos de uso que exigem maior velocidade de rotação.

Modelo aplicável
LGU75-M12 Series

Especificações

• Relações de redução: 4:1, 5:1
• Dimensões: Diâmetro externo Ø75 mm; Largura 24,8 mm
• Velocidade de saída admissível: 2.500 rpm (4:1), 2.000 rpm (5:1)
• Torque de saída admissível: 25 Nm (4:1), 22 Nm (5:1) (valores aplicáveis à velocidade de saída admissível)
• Peso: aprox. 500 g
• Eficiência: 90–95%

Características técnicas

• TOSCHTEC REDUCER (type-c): Relação de redução 30:1 (configurável)
• TOSCHTEC REDUCER (type-c): Diâmetro externo máx. Ø79 mm × largura 37,8 mm (partes do redutor Ø63 mm × largura 37,8 mm)
• TOSCHTEC REDUCER (type-c): Velocidade de entrada admissível 3.000 rpm
• TOSCHTEC REDUCER (type-c): Torque de saída admissível 12 Nm
• TOSCHTEC REDUCER (type-c): Peso aprox. 540 g
• TOSCHTEC REDUCER (type-c): Eficiência ~75% (a 3.000 rpm entrada e 12 Nm saída)
• Módulo planetário de alta especificação (LGU75-M12 Series): Relações 4:1 e 5:1
• Módulo planetário de alta especificação: Diâmetro externo Ø75 mm; Largura 24,8 mm
• Módulo planetário de alta especificação: Velocidade de saída admissível 2.500 rpm (4:1), 2.000 rpm (5:1)
• Módulo planetário de alta especificação: Torque de saída admissível 25 Nm (4:1), 22 Nm (5:1)
• Módulo planetário de alta especificação: Peso aprox. 500 g
• Módulo planetário de alta especificação: Folga angular 1,5°
• Módulo planetário de alta especificação: Eficiência 90–95%
