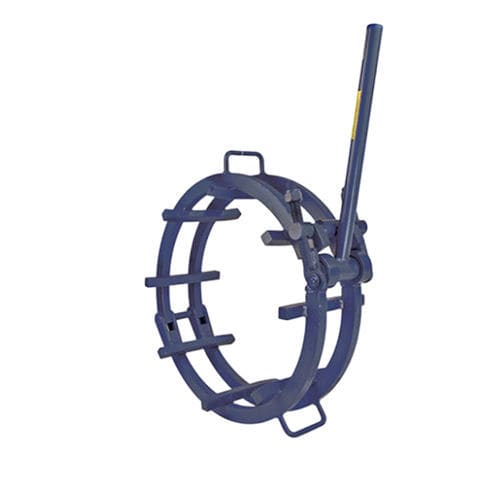

Garra hidráulica para tubulações 01 series

Visão geral do produto
As abraçadeiras de gaiola Mathey Dearman estão disponíveis em modelos de alavanca manual, catraca e hidráulicos, em versões tack ou no-tack. Alinham tubos para soldagem até Schedule 80 e abrangem tamanhos de 2"–60" / 60.3–1.524 mm.

Notas de uso
As abraçadeiras de gaiola destinam-se apenas ao alinhamento de tubos e não são projetadas para reformar o tubo. Cada tamanho da abraçadeira serve para um diâmetro específico de tubo. Se o o/d do tubo variar mais de ±3/16" / 5 mm em relação ao diâmetro indicado, o alinhamento pode não ser preciso.

Vantagens do produto

• Pontos de contato em aço inoxidável e opções para tamanhos especiais disponíveis sob consulta. Adicione "SS" ao número da peça para pontos em aço inox.
• As barras transversais no-tack são arqueadas para permitir soldagem em círculo completo sem remover a abraçadeira, facilitando o fluxo de trabalho de soldagem.
• As barras transversais do tipo tack, retas, têm extremidades alargadas para facilitar o posicionamento e o aperto; remova a abraçadeira após o tack para completar a soldagem.
• Tanto as barras tack quanto as no-tack podem ser fornecidas em aço inox para aplicações em ligas especiais.

Tabela — Modelo manual Tack / Tamanho do tubo
MODELO MANUAL TACK | TAMANHO DO TUBO
01.0505.001 — 2" / 60.3 mm
01.0505.002 — 3" / 88.9 mm
01.0505.003 — 3.5" / 101.6 mm
01.0505.004 — 4" / 114.3 mm
01.0505.006 — 6" / 168.2 mm
01.0505.008 — 8" / 219 mm
01.0505.010 — 10" / 273 mm
01.0505.012 — 12" / 323.8 mm
01.0505.014 — 14" / 356 mm
01.0505.016 — 16" / 406 mm
01.0505.018 — 18" / 457 mm
01.0505.020 — 20" / 508 mm
01.0505.022 — 22" / 559 mm
01.0505.024 — 24" / 610 mm
01.0505.026 — 26" / 660 mm
01.0505.028 — 28" / 711 mm
01.0505.030 — 30" / 762 mm
01.0505.032 — 32" / 813 mm
01.0505.034 — 34" / 864 mm
01.0505.036 — 36" / 914 mm
01.0505.038 — 38" / 965 mm
01.0505.040 — 40" / 1,016 mm
01.0505.042 — 42" / 1,067 mm
01.0505.048 — 48" / 1,219 mm
01.0505.054 — 54" / 1,372 mm
01.0505.060 — 60" / 1,524 mm

Especificações técnicas

• Faixa: 2"–60" / 60.3–1,524 mm
• Modelos disponíveis: alavanca manual, catraca, hidráulico
• Versões: barras transversais tack e no-tack
• Uso previsto: alinhamento de tubos apenas (não para reformar)
• Tolerância de ajuste: ±3/16" / 5 mm
• Compatibilidade de Schedule: alinha até Schedule 80
• Opções de material: pontos de contato e barras transversais em aço inoxidável disponíveis sob pedido (adicionar "SS" ao número da peça)
• Cada tamanho de abraçadeira ajusta-se a um diâmetro de tubo específico
