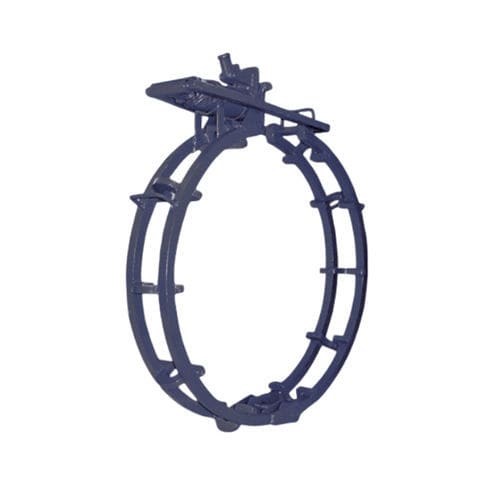

Garra hidráulica para tubulações H series

Descrição do produto
O grampo tipo gaiola hidráulico Mathey Dearman utiliza um mecanismo de fechamento hidráulico robusto para gerar a força extra necessária para alinhar tubos de grande diâmetro e permite a liberação rápida do grampo para manuseio eficiente. Disponível para diâmetros de 16–60" (406–1.524 mm); com a barra transversal adequada permite solda em circunferência completa.

Disponibilidade
APENAS EM STOCK NAS AMÉRICAS

Vantagens do produto

• Macaco hidráulico 12 t incluído para alta força de aperto
• Disponível mediante pedido com várias configurações de barras transversais
• Barras transversais no-tack (arqueadas) permitem solda em círculo completo sem remover o grampo, melhorando a continuidade e a produtividade da soldagem
• Barras retas tipo tack com extremidades alargadas facilitam o posicionamento dos tubos e permitem a remoção após a solda de ponto para concluir a soldagem
• Barras transversais disponíveis em aço inox para aplicações com aço inoxidável e ligas especiais

Especificações (modelos e tamanhos de tubo)
HYDRAULIC TACK MODEL | TAMANHO DO TUBO POLEGADAS | TAMANHO DO TUBO MM
01.0505.H16 | 16" | 406 mm
01.0505.H18 | 18" | 457 mm
01.0505.H20 | 20" | 508 mm
01.0505.H22 | 22" | 559 mm
01.0505.H24 | 24" | 610 mm
01.0505.H26 | 26" | 660 mm
01.0505.H28 | 28" | 711 mm
01.0505.H30 | 30" | 762 mm
01.0505.H32 | 32" | 812 mm
01.0505.H34 | 34" | 864 mm
01.0505.H36 | 36" | 914 mm
01.0505.H38 | 38" | 965 mm
01.0505.H40 | 40" | 1.016 mm
01.0505.H42 | 42" | 1.067 mm
01.0505.H48 | 48" | 1.219 mm
01.0505.H54 | 54" | 1.372 mm
01.0505.H60 | 60" | 1.524 mm

Características técnicas

• Faixa: 16–60" (406–1.524 mm)
• Macaco hidráulico: capacidade 12 t (macaco incluído)
• Mecanismo de fechamento: fechamento hidráulico robusto para maior força e liberação rápida
• Opções de barra transversal: no-tack (arqueadas) e tipo tack retas (extremidades alargadas)
• Materiais das barras transversais: padrão e opções em aço inox para ligas especiais
• Uso previsto: alinhar e reformar tubos de grande diâmetro ou danificados; permite solda em circunferência completa com a barra transversal apropriada
• Modelos / SKUs: 01.0505.H16, 01.0505.H18, 01.0505.H20, 01.0505.H22, 01.0505.H24, 01.0505.H26, 01.0505.H28, 01.0505.H30, 01.0505.H32, 01.0505.H34, 01.0505.H36, 01.0505.H38, 01.0505.H40, 01.0505.H42, 01.0505.H48, 01.0505.H54, 01.0505.H60
