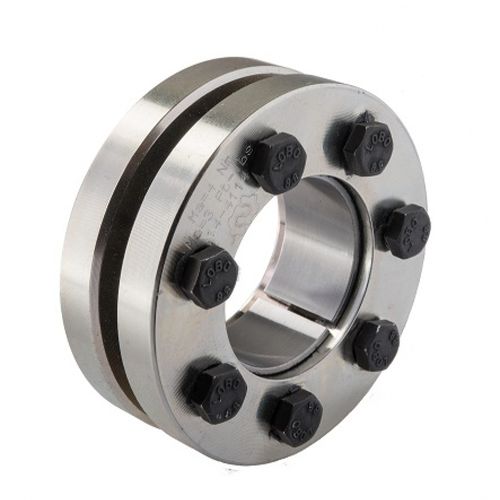

Acoplamento rígido MAV 2008

disco de contração duplopara eixoa seco

dispositivo de bloqueio externo para eixo oco (cubo) - ligação do eixo desenho em três partes cónicos auto-liberantes, untados com MoS2 (μ = 0,05) parafusos untados com massa lubrificante MoS2 (μ = 0,10) anéis exteriores zincados O-Ring entre anéis exteriores de tamanho d = 140 mm e superior MAV 2008: série padrão, capacidade média tolerância do diâmetro exterior do cubo: h8 acabamento superficial do eixo e do cubo Ra < 3,2 μm eixo - superfície de contacto do cubo sem gorduras e seca (μ = 0,15) Composição anel interior ranhurado anel exterior frontal anel exterior traseiro conjunto de parafusos de cabeça sextavada, grau 10,9 (tamanho < M6 de grau 8,8)
