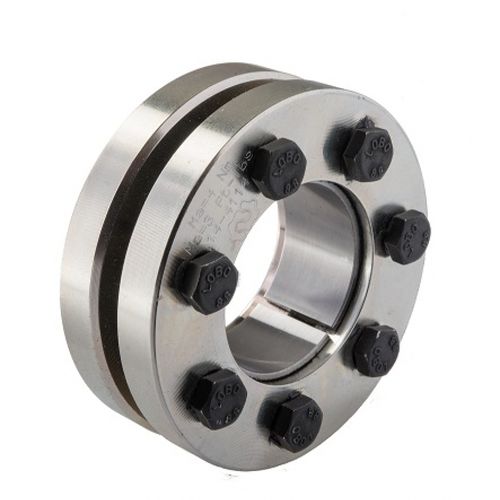

Acoplamento rígido MAV 2108 disco de contração duploflangeado
Guardar nos favoritos
Comparar
Características
- Tipo
- rígido
- Outras características
- disco de contração duplo
- Fixação
- flangeado
- Torque
MÍN: 11.000 Nm
(8.113,1836 ft.lb)MÁX: 1.300.000 Nm
(958.830,7941 ft.lb)
Descrição
dispositivo de bloqueio externo para eixo oco (cubo) - ligação do eixo
desenho em três partes
cónicos auto-liberantes, untados com MoS2 (μ = 0,05)
parafusos untados com massa lubrificante MoS2 (μ = 0,10)
anéis exteriores zincados
O-Ring entre anéis exteriores de tamanho d = 140 mm e superior
MAV 2108: série leve, baixa capacidade
tolerância do diâmetro exterior do cubo: h8
acabamento superficial do eixo e do cubo Ra < 3,2 μm
eixo - superfície de contacto do cubo sem gorduras e seca (μ = 0,15)
Composição
anel interior ranhurado
anel exterior frontal
anel exterior traseiro
conjunto de parafusos de cabeça sextavada, grau 10,9 (tamanho
---
