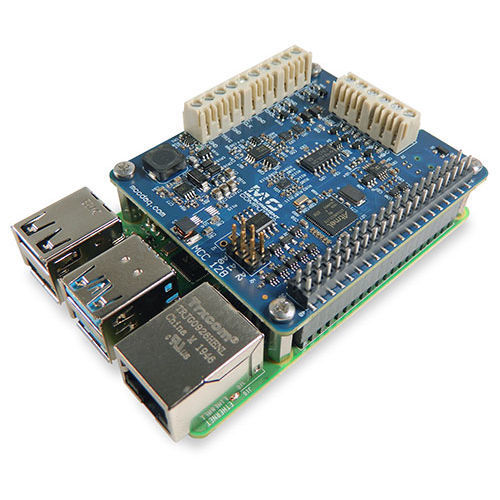

Placa de aquisição de 4 canais MCC 128

analógicadigitaisde 8 canais

O MCC 128 DAQ HAT fornece 8 canais SE/4 DIFF de medição analógica de tensão para sistemas de aquisição de dados / registo de dados baseados em Raspberry Pi. Apresenta resolução de 16 bits e múltiplas gamas de entrada analógicas, ideal para fazer medições de precisão. A taxa máxima de amostragem do MCC 128 é de 100 kS/s por placa para medições de tensão num único ponto ou em forma de onda. Podem ser empilhados até oito dispositivos MCC 128 - fornecendo até 64 canais de dados e um rendimento máximo de 320 kS/s. Todos os DAQ HATs MCC fornecem bibliotecas e exemplos de código aberto C/C++® e Python™ fáceis de usar, permitindo-lhe fazer medições fiáveis e de qualidade rapidamente. O MCC 128 é uma placa de tensão HAT (Hardware Attached on Top) concebida para ser utilizada com Raspberry Pi, o computador de placa única mais popular no mercado actualmente. Uma placa HAT é uma placa adicional com um conector de 40W GPIO (entrada/saída de uso geral) que está em conformidade com a especificação Raspberry Pi HAT. O MCC 128 HAT fornece 8 entradas analógicas SE/4 DIFF para medições de tensão Interface Raspberry Pi O cabeçalho MCC 128 liga-se ao conector I/O (GPIO) de 40 pingos de propósito geral em Raspberry Pi fornecido com o auser. O MCC 128 foi testado para utilização com todos os Raspberry Pimodels com o conector GPIO de 40 pinos. Configuração do CHÁ Os parâmetros de configuração do HAT são guardados numa EEPROM de bordo que permite ao Pi de framboesa configurar automaticamente os pinosGPIO quando o HAT é ligado. Chapéus empilháveis Até oito placas de MCC HAT podem ser assentadas sobre um único Raspberry Pi. Múltiplas placas podem ser sincronizadas com o relógio usingexternal e as opções de entrada de dados podem ser misturadas e combinadas com os modelos MCC HAT na pilha.
