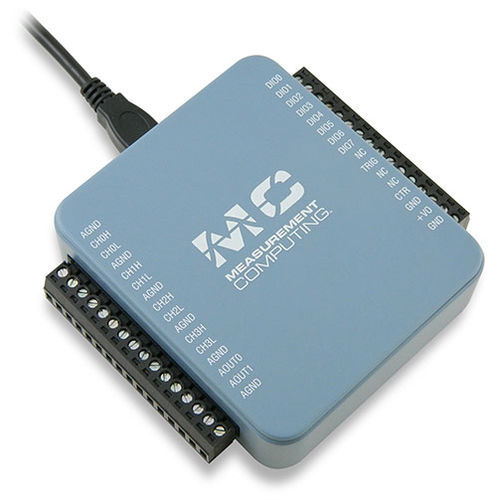

Sistema de aquisição de dados de tensão USB-230 series

multicanalembutidocom entrada analógica

A série USB-230 de dispositivos de aquisição de dados USB (DAQ) proporciona um melhor custo/desempenho em comparação com os nossos dispositivos de aquisição de dados USB de 16 bits com preços semelhantes. Cada dispositivo fornece entrada e saída analógica, juntamente com funções digitais e de contador. As versões OEM estão disponíveis para aplicações incorporadas. Os dispositivos da série USB-230 proporcionam um melhor custo/desempenho em comparação com os nossos dispositivos de DAQ de 16 bits com preços semelhantes. Cada dispositivo oferece oito entradas analógicas, duas saídas analógicas, oito canais DIO, e uma entrada de contador. Entrada analógica Todos os dispositivos da série USB-230 fornecem entradas analógicas fourdifferential (DIFF)/eight singleended (SE) de 16 bits com uma gama de entradas analógicas fixas de ±10 V. Taxa de amostragem A taxa máxima de amostragem contínua é uma taxa agregada. O quadro seguinte lista a taxa máxima por canal quando se efectua a digitalização de um a oito canais. Saída analógica Os dispositivos da série USB-230 fornecem duas saídas de 16-bitanalog. Uma ou ambas as saídas podem ser actualizadas a uma taxa até 5 kS/s por canal. A gama de saídas é fixada em ±10 V. E/S digital Oito linhas de E/S digitais de nível TTL estão incluídas com dispositivos da série USB-230. Cada canal é seleccionável por software para entrada ou saída. São suportadas tensões de entrada digitais de 0 V a 5 V, com limiares de 0,8 V (baixo) e 2,3 V (alto). Quando usado no modo de saída, cada canal digital permite um funcionamento de 3,3 V com limite de corrente de afundamento/fonte de ±4 mA. Todas as linhas DIO são definidas para entradas de alta impedância no arranque do sistema e reset. O dispositivo não conduz o sinal para cima ou para baixo. Cada linha tem um fraco resistência de tracção ligado a ele. Todas as actualizações de E/S digitais e amostras de aresoftware-paced.
