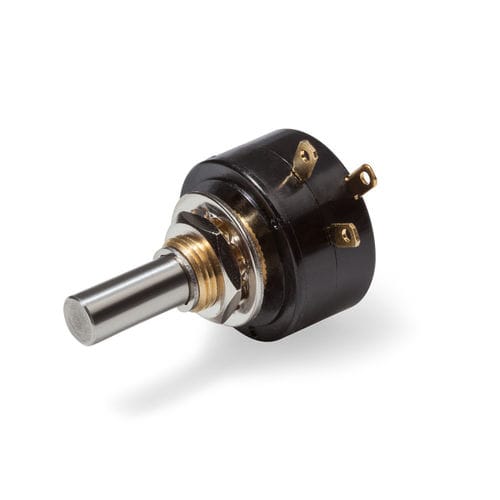

Potenciômetro de fio bobinado RP19/20

a fiomanualde precisão

Potenciómetro de fio enrolado compacto com baixa profundidade de instalação para medições de posição precisas A série de potenciómetros RP19/20 é uma solução fiável para medições de posição precisas em espaços de instalação reduzidos. Com um diâmetro de caixa de 22 mm e uma profundidade de instalação de apenas 8,6 mm, esta série é adequada para aplicações que requerem dimensões compactas. O modelo RP20 sem batente oferece uma gama de medição de até 355°, enquanto a versão RP19 com batente oferece segurança operacional adicional para aplicações com operação manual e cobre uma gama de medição de 320°. Os pinos de ligação radiais, banhados a ouro, asseguram um contacto estável e uma profundidade de caixa reduzida e são compatíveis com conectores planos (2,8 mm de acordo com a norma DIN 46247 Parte 3). Opções: Batente mecânico: Escolha entre RP19 com 320° (com batente) ou RP20 com 355° (sem batente) Valores de resistência: 10 Ohm a 20 kOhm Tolerância da resistência: ±3% (opção: ±1%) Linearidade: ±0,50% (opção: ±0,25%) Derivação central: Permite a tomada de tensão ou corrente num ponto definido da pista da resistência, o que permite a saída adicional de medições Eixo traseiro: Para ligação mecânica a mecanismos sincronizados na parte de trás do potenciómetro Versões em tandem e múltiplas: Possibilidade de até 10 potenciómetros em série Adaptações do eixo: Diversas geometrias e comprimentos Vedação do veio: Proteção contra pó e humidade, ideal para ambientes agressivos Ranhura para chave de fendas: Para ajustes simples diretamente no veio
