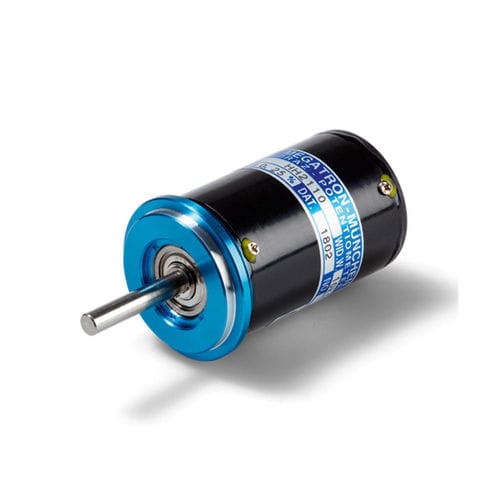

Potenciômetro híbrido HH21

manualanalógicode precisão

Potenciómetro híbrido de servo-flange de precisão com uma longa vida útil Os potenciómetros multivoltas da série HH21 combinam as vantagens da tecnologia de fio enrolado e de plástico condutor. Graças à tecnologia de resistência híbrida, a série oferece uma resolução quase infinita e um sinal de ruído particularmente baixo sem saltos de enrolamento. Graças à superfície lisa da resistência, o potenciómetro caracteriza-se por uma vida útil particularmente longa, superior a 10 milhões de rotações. Com uma caixa compacta de Ø20 mm e uma profundidade de instalação reduzida, o HH21 é ideal para aplicações com elevada precisão e restrições de espaço. A série está disponível com ângulos de rotação eléctrica de 1080° (3 voltas), 1800° (5 voltas) ou 3600° (10 voltas). A HH21 pode ser opcionalmente equipada com interruptores de fim de curso mecânicos. Estes são activados dentro do ângulo de rotação eletricamente efetivo (360° × n) e permitem um feedback direto do sinal quando são atingidas posições definidas. Estão disponíveis as seguintes variantes: CW+CCW: Interruptor de fim de curso para ambas as direcções de rotação CW: Interruptor de fim de curso para rotação no sentido dos ponteiros do relógio CCW: Interruptor de fim de curso para rotação no sentido contrário ao dos ponteiros do relógio Opções: Ângulo de rotação eletricamente eficaz: 1080° (3 voltas), 1800° (5 voltas) ou 3600° (10 voltas) Valores de resistência: 1 kOhm a 100 kOhm Linearidade independente: ±0,25 % (opcionalmente até ±0,1 %) Adaptações do veio: Várias geometrias e comprimentos Eixo traseiro: Opções adicionais de ligação mecânica Interruptores de fim de curso mecânicos: CW+CCW, CW ou CCW
