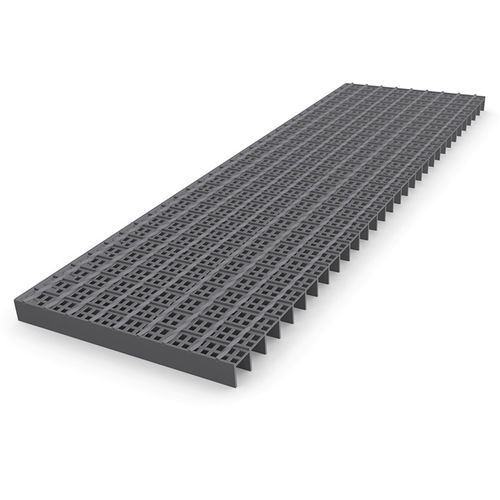

Grade de piso metálica

prensada e soldada

Descrição do produto
Grade prensada e soldada MEISER com tiras de chapa perfurada para obtenção de malha muito fechada. Quando as larguras de malha dos produtos prensados e soldados não podem ser reduzidas por motivos técnicos, a soldagem de tiras de chapa perfurada entre as barras portantes permite uma solução com abertura máxima de 8 mm. Solução economicamente eficiente para impedir a passagem de peças pequenas mantendo a construção de grade soldada. Esta grade corresponde à norma espanhola n.º 486/1997 (BO de 23 de Abril de 1997, n.º 97/1997).

Dados técnicos
Divisões da malha comuns
BARRA PORTANTE — BARRA SECUNDÁRIA
34,30 — 38,1 — 50,8

Perfis standard da barra portante
BARRA PORTANTE 2 MM — BARRA PORTANTE 3 MM
25/2 — 25/3
30/2 — 30/3
40/2 — 40/3

Fixações / Acessórios

• Placas perfuradas soldadas — Placa perfurada soldada de acordo com especificação do cliente; parafusos fornecidos pelo instalador.
• Grampo duplo B — 2 partes superiores, parte inferior do grampo, 2 parafusos sextavados e 2 porcas quadradas.
• Fixação por pino de assentamento — Pino de assentamento e flange de retenção; versões para ambientes muito corrosivos (ex. X-BT); versão pré-montada X-GR RU disponível.
• Conector de junta — Parte superior e inferior com rosca e parafuso Allen para unir painéis.
• Grampo Hilti — Partes superior e inferior ligadas; elevada resistência a vibrações e montagem mais rápida por uma pessoa.
• Grampo B — Parte superior, parte inferior, parafusos M8x60 e porca quadrada M8.
• Grampo B 10 — Parte superior, parafuso sextavado interno, parte inferior e porca.
• Grampo S — Parafuso de cabeça plana, parte inferior e porca quadrada.
• Grampo de segurança A — Parte superior de segurança, parte inferior, parafuso sextavado e porca quadrada.
• Grampo de segurança D — Parte superior de segurança, parte inferior, parafuso sextavado e porca quadrada.

Características / Especificações técnicas

• Tipo de produto: grades prensadas e soldadas com tiras de chapa perfurada soldadas entre barras portantes para obter malha fechada.
• Abertura máxima da chapa perfurada: 8 mm.
• Finalidade: impedir a passagem de objetos de pequeno porte quando as malhas standard são demasiado largas.
• Conformidade: corresponde à norma espanhola n.º 486/1997 (BO de 23 de Abril de 1997, n.º 97/1997).
• Divisões da malha comuns: 34,30 / 38,1 / 50,8.
• Perfis standard das barras portantes: 25/2, 30/2, 40/2 (2 mm) e 25/3, 30/3, 40/3 (3 mm).
• Opções de fixação disponíveis: placas perfuradas soldadas, vários grampos, conectores de junta, soluções para ambientes corrosivos.
