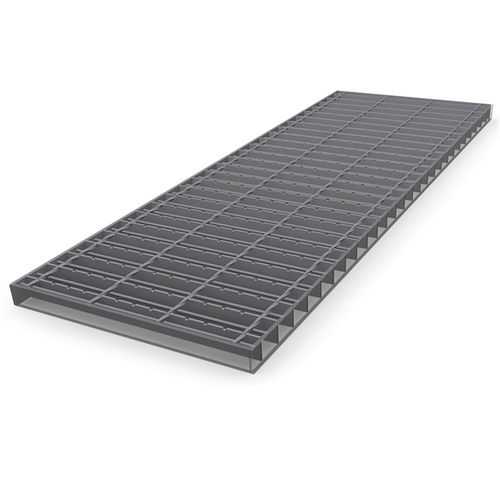

Grade de piso metálica

prensada e soldadasoldadarobusta

Informações sobre o produto
Esta grade prensada e soldada foi desenvolvida para utilização em plataformas petrolíferas offshore. Cumpre o requisito de que uma esfera de ensaio de 15 mm de diâmetro não deve passar através da malha. Para garantir isto, uma barra redonda intermédia é soldada paralelamente e centralmente entre as barras portantes e a face inferior das barras transversais torcidas, por soldagem por resistência automática, conferindo maior estabilidade em condições offshore severas.

Dados técnicos
Divisões de malha comuns
Barra portante — Barra secundária
34,30 — 101,6
38,28 — 101,6

Perfis standard de barra portante
Barra portante 3 mm — Barra portante 5 mm
25/3 — 25/5
30/3 — 30/5
35/3 — 35/5
40/3 — 40/5
45/3 — 45/5
50/3 — 50/5
60/3 — 60/5

Acessórios / fixações

• Placas perfuradas e soldadas: placas perfuradas incorporadas conforme especificação do cliente; parafusos por conta do cliente.
• Grampo duplo B: 2 partes superiores do grampo, parte inferior, 2 parafusos sextavados e 2 porcas quadradas.
• Fixação por pino para grade: pino de assentamento e flange de retenção; para ambientes muito corrosivos disponível como X-BT; versão pré-montada X-GR RU.
• Conector de união: parte superior e inferior com rosca e parafuso allen.
• Grampo Hilti: parte superior e inferior ligadas; elevada resistência a vibrações, manuseio por uma pessoa e redução do tempo de montagem.
• Grampo B: parte superior do grampo, parte inferior, parafusos M8x60 e porca quadrada M8.
• Grampo B 10: parte superior, parafuso de cabeça hexagonal interior, parte inferior e porca.
• Grampo S: parafuso de cabeça plana, parte inferior e porca quadrada.
• Grampo de segurança A: parte superior de segurança, parte inferior, parafuso sextavado e porca quadrada.
• Grampo de segurança D: parte superior de segurança, parte inferior, parafuso sextavado e porca quadrada.

Características / especificações técnicas

• Aplicação: plataformas petrolíferas offshore.
• Requisito de retenção: esfera de ensaio de 15 mm não deve passar pela malha.
• Construção: barra redonda intermédia soldada centralmente entre barras portantes e barras transversais torcidas por soldagem por resistência automática.
• Proporciona estabilidade adicional para cargas elevadas e condições offshore severas.
• Divisões de malha comuns: 34,30 — 101,6 e 38,28 — 101,6.
• Perfis standard de barra portante (3 mm / 5 mm): 25/3 — 25/5; 30/3 — 30/5; 35/3 — 35/5; 40/3 — 40/5; 45/3 — 45/5; 50/3 — 50/5; 60/3 — 60/5.
