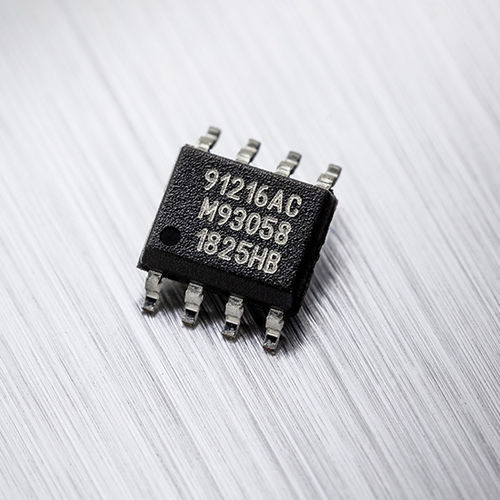

Circuito integrado de sensor de corrente de efeito Hall MLX91216

PCBCCCA

O MLX91216 é um sensor de corrente IMC-Hall® de alta velocidade e elevada precisão, destinado principalmente a aplicações de inversor/conversor, bem como à monitorização redundante do sistema de gestão de baterias (BMS). Principais características Elevada precisão Filtragem alargada na pastilha Diagnóstico melhorado Descrição do produto O MLX91216 faz parte do portfólio de sensores de corrente de alta velocidade Gen2.5, visando principalmente aplicações de inversor/conversor, bem como a monitorização redundante do sistema de gestão de baterias (BMS). Com a tecnologia IMC-Hall® - utilizando uma blindagem em U flexível para imunidade a diafonia - as correntes podem ser medidas nas gamas de 200A a 2000A. A densidade do fluxo magnético no interior da blindagem é amplificada pelo Concentrador Magnético Integrado (IMC) integrado no chip, sendo depois medida com a tecnologia de efeito Hall incorporada e amplificada para uma saída analógica rápida e ratiométrica de escala completa de 5V. O novo sensor CMOS de efeito Hall é oferecido com diferentes configurações de offset, sensibilidade e filtragem ajustadas na fábrica, mas é programável pelo cliente usando o equipamento de programação Melexis PTC-04. O encapsulamento SOIC8 e a proteção em U permitem o empilhamento vertical e uma montagem mecânica fácil, um peso mais baixo e processos de fabrico de montagem em superfície real. A tecnologia IMC-Hall® presta-se muito bem a ambientes ricos em vibrações, como os que se verificam quando a eletrificação se aproxima, por exemplo, de ambientes de transmissão vibrantes. Características e vantagens Elevada precisão Desvio de desvio térmico <5mV Desvio de sensibilidade térmica <1% Filtragem alargada no chip
