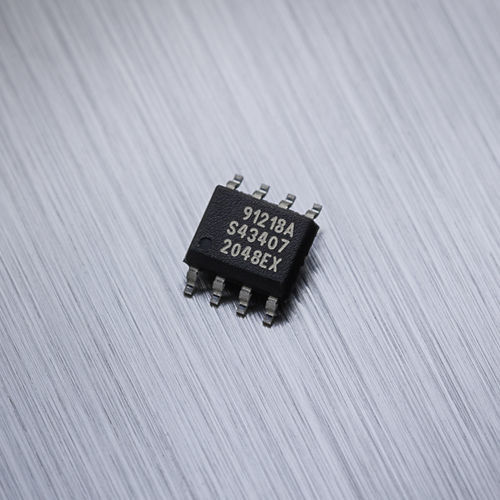

Circuito integrado de sensor de corrente de efeito Hall MLX91218

PCBCCCA

O MLX91218 é um sensor de corrente IMC-Hall® de alta velocidade e elevada precisão que simplifica os projectos de módulos com uma funcionalidade dupla de deteção de sobreintensidade, uma alimentação flexível de 3,3V/5V e um SNR melhorado. Características principais Deteção dupla de sobrecorrente Tensão de alimentação flexível Saída analógica selecionável Descrição do produto O MLX91218 é um sensor de corrente IMC-Hall® de alta velocidade e elevada precisão que simplifica os projectos de módulos com uma funcionalidade dupla de deteção de sobreintensidade (OCD), uma alimentação flexível de 3,3V/5V e um SNR melhorado. Com a tecnologia IMC-Hall® - utilizando uma proteção em U flexível para imunidade a diafonia - as correntes podem ser medidas nas gamas de 200A a 2000A. O MLX91218 é um sensor monolítico de efeito Hall baseado na tecnologia IMC-Hall®. O sensor fornece uma tensão de saída analógica proporcional à densidade do fluxo magnético aplicado paralelamente à superfície do CI. A caraterística de transferência do MLX91218 é ajustada de fábrica em função da temperatura e é programável (desvio, sensibilidade, filtragem, limiar de sobrecorrente interno) durante a calibração do cliente no final da linha. Com a sua largura de banda de 400kHz e tempo de resposta rápido, está particularmente adaptado a aplicações de alta velocidade, como o controlo de motores, inversores e conversores, em que é necessário um tempo de resposta rápido, devido à comutação rápida. Apresentado numa embalagem SOIC8, inclui um segundo OCD. É de notar que a função de deteção de sobreintensidade na pastilha permite poupar espaço na placa e reduzir os custos, comunicando um evento OCD com uma saída ativa de dreno aberto baixo, que pode ser definida dentro ou fora da gama de deteção linear de saída.
