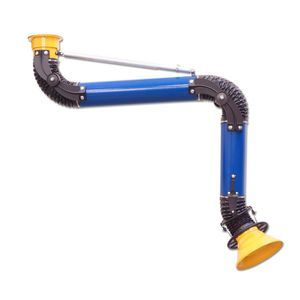

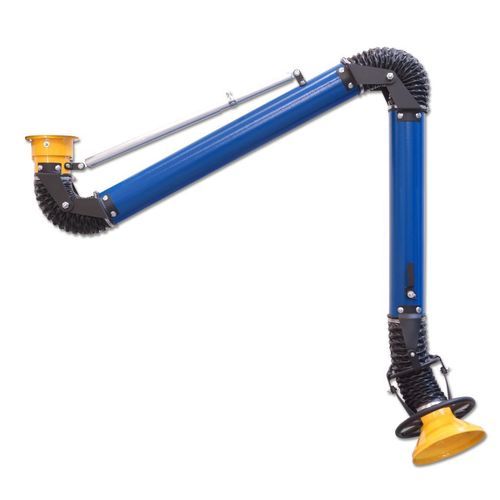

Braço extrator fixo Oskar 100

para montagem no tetoflexíveltelescópico

Visão geral do produto
O braço de extração de fumos autoportante Oskar 100 captura poluentes na fonte em aplicações de porte médio, como pintura, retificação, polimento, soldagem e usinagem. O braço não possui mecanismos internos, exceto uma comporta de fluxo de ar integrada; todos os ajustes são externos para permitir manutenção sem exposição ao fluxo de ar poluído. Tubos lisos reduzem a perda de carga e o ruído e facilitam a manutenção para maior vida útil.

Aplicação

• Laboratórios, postos de soldagem, névoa de óleo e retificação
• Resistência térmica padrão até 80°C / 175°F; resistência superior depende do tipo de mangueira e revestimento em pó; para temperaturas muito elevadas, recomendam-se braços em aço inoxidável
• Faixa de vazão recomendada 350–500 m3/h
• Captura local na fonte de correntes de ar não quimicamente agressivas

Construção

• Todos os ajustes acessíveis a partir do exterior
• Capô em alumínio com desvio de ar e pega ao redor do capô
• Juntas do capô em alumínio; juntas intermédias e giratórias em aço
• Suporte de montagem em alumínio e aço
• Tubos lisos e mangueiras flexíveis em PVC preto (padrão)
• Comporta de ar integrada e pintura em pó padrão
• Mola telescópica totalmente encapsulada nos modelos suspensos

Braço de extração Oskar 100 - detalhes:

• Ficha de catálogo: braços de extração autoportantes Oskar 100
• Modelos suspensos: Oskar 1015 – alcance 1,5 m (5 ft)
• Modelos suspensos: Oskar 1020 – alcance 2 m (6 ft)
• Modelos suspensos: Oskar 1025 – alcance 2,5 m (8 ft)
• Modelos autoportantes: Oskar 1015P – alcance 1,5 m (5 ft)
• Modelos autoportantes: Oskar 1020P – alcance 2 m (6 ft)
• Modelos autoportantes: Oskar 1025P – alcance 2,5 m (8 ft)

Especificações técnicas

• Modelo: Oskar 100
• Marca: Oskar Air Products
• Tipo de produto: braço de extração de fumos autoportante
• Opções de montagem: modelos suspensos e autoportantes
• Alcances disponíveis: 1,5 m (5 ft), 2 m (6 ft), 2,5 m (8 ft)
• Mecanismo interno: nenhum, exceto a comporta de fluxo de ar
• Ajustes: todos acessíveis a partir do exterior
• Recomendação de vazão: 350–500 m3/h
• Resistência térmica: mangueira padrão até 80°C / 175°F; maior resistência depende da mangueira e do revestimento; aço inoxidável recomendado para temperaturas muito altas
• Materiais: capô e juntas em alumínio; juntas intermédias e giratórias em aço; suporte de montagem em alumínio e aço; mangueiras flexíveis em PVC preto (padrão)
• Características: capô em alumínio com desvio de ar, pega, tubos lisos para baixa perda de carga e baixo ruído, mola telescópica encapsulada nos modelos suspensos, comporta integrada, pintura em pó
• Uso pretendido: captura local na fonte para correntes de ar não quimicamente agressivas
