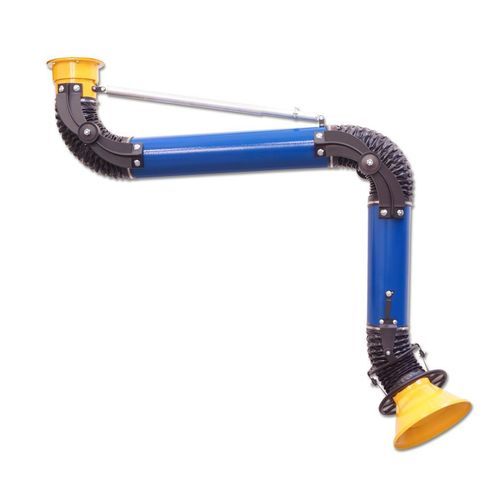

Braço extrator fixo Oskar 160

para montagem no tetoflexívelarticulado

Visão geral do produto
Oskar 160 é um braço de extração de fumos autoportante concebido para captação na fonte de fumos de soldadura, poeiras de esmerilhamento e polimento, névoas de óleo e outros poluentes aerotransportados em ambientes industriais. O braço utiliza componentes em alumínio fundido, tubos lisos e juntas exteriores em alumínio para minimizar a perda de carga e o ruído, e para facilitar a manutenção. Todos os ajustes são externos; o amortecedor de fluxo de ar integrado é o único elemento interno, pelo que não é necessário aceder ao fluxo de ar poluído nem ao interior do duto para regular.

Aplicações típicas

• soldadura
• esmerilhamento
• captação de névoa de óleo
• corte
• polimento
• pintura
• embalagem
• resistência térmica padrão até 80°C
• intervalo de caudal recomendado 1000–1400 m3/h
• para poluição do ar não explosiva e não agressiva

Construção padrão

• todos os ajustes externos
• capô em alumínio com desvio de ar
• alça em torno do capô
• juntas do capô em alumínio
• juntas média e giratória em alumínio fundido
• suporte de montagem em alumínio e aço
• tubos lisos
• amortecedor de ar integrado padrão
• mangueiras flexíveis em PVC preto (resistência térmica até 80°C)
• acabamento com pintura em pó padrão

Modelos / versões disponíveis

• Oskar 1620 braço de extração suspenso – alcance 2 m / 6 ft
• Oskar 1630 braço de extração suspenso – alcance 3 m / 10 ft
• Oskar 1640 braço de extração suspenso – alcance 4 m / 14 ft
• Oskar 1620P braço de extração em pé – alcance 2 m / 6 ft
• Oskar 1630P braço de extração em pé – alcance 3 m / 10 ft
• Oskar 1640P braço de extração em pé – alcance 4 m / 14 ft
• Ficha de catálogo Oskar 160 e brochuras técnicas disponíveis

Especificações técnicas

• Caudal recomendado: 1000–1400 m3/h
• Resistência térmica da mangueira flexível: até 80°C (175°F)
• Materiais de construção: capô e juntas em alumínio, juntas média e giratória em alumínio fundido, suporte de montagem em alumínio e aço
• Projeto: tubos lisos e juntas externas em alumínio para baixa perda de carga e baixo ruído
• Ajustes: todos externos (não é necessário aceder ao fluxo de ar poluído ou ao interior do duto)
• Amortecedor de ar integrado (padrão)
• Capô: alumínio com desvio de ar e alça
• Mangueiras: PVC preto (padrão)
• Acabamento: pintura em pó padrão
• Indicado para: captação de poluentes do ar não explosivos e não agressivos
• Alcances disponíveis: 2 m, 3 m, 4 m (variantes suspensa e em pé)
• Para aplicações de muito alta temperatura, recomendam-se braços em aço inoxidável
