Sistema de medição de forma

a laser3Dmediante câmera

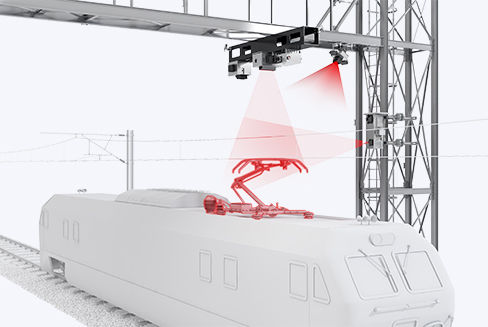

Muitos factores e parâmetros podem afectar a interacção entre o pantógrafo e a catenária. Factores internos ou externos afectam o comportamento dinâmico do sistema e levam a variações de parâmetros. Um pantógrafo em "condições não normalizadas" pode afectar negativamente a linha de contacto ou que requeira uma actividade de manutenção específica. É necessária uma inspecção completa de cada uma das suas partes para realizar a correlação de dados. Morph & Wear Este módulo realiza uma medição 3D através da análise das imagens do traço obtido na superfície do pantógrafo com um feixe laser colimado adquirido por uma câmara de matriz digital. O módulo Morph & Wear efectua levantamentos: a cabeça do pantógrafo como nuvem de pontos 3D para identificar defeitos da forma da cabeça por comparação com um modelo 3D ou com aquisições anteriores do mesmo pantógrafo; a superfície superior da tira de contacto para medir o seu desgaste e a falta de material das tiras de contacto.
