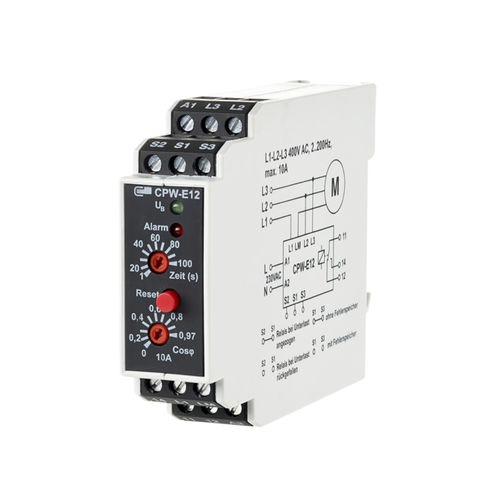

Relé de monitoramento de fator de potência CPW-E12, 230 V

CA

O monitor cosPhi é utilizado para detetar a subcarga. O valor de resposta e o tempo de resposta podem ser ajustados. Também pode ser utilizado em combinação com um conversor de frequência (frequência: 2 a 200 Hz). A monitorização é efectuada através do reconhecimento da mudança de fase entre a corrente e a tensão. Este ângulo de fase varia consoante a carga do motor. As funções podem ser ajustadas por meio das pontes S1 - S2 - S3: S1 - S2 aberto = relé desativado com subcarga, S1 - S2 em ponte = relé ativado com subcarga, S1 - S3 aberto = com memória de falhas, S1 - S3 em ponte = sem memória de falhas. O módulo pode ser desbloqueado remotamente por meio de um contacto de fecho em S1 - S3. Se houver uma memória de falha (sem ponte sobre S1-S3), a mensagem de falha fica ativa até ser confirmada ou a tensão de alimentação ser interrompida.
