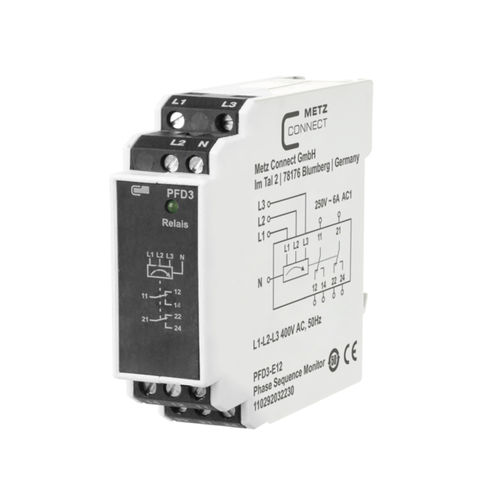

Relé de monitoramento de sequência de fases PFD3-E12, 400 V

CApara trilho DIN

O relé de monitorização monitoriza a sequência de fases correcta L1-L2-L3 (sentido de rotação para a direita) e falhas completas de tensões de fase individuais. As tensões de fase a serem monitorizadas são ligadas aos terminais L1-L2-L3, os terminais 11, 14 ou 21, 24 dos contactos de saída do relé são ligados antes da bobina de campo do relé do motor. Se a sequência de fases estiver correcta, o relé de saída é ativado (LED verde aceso). Em caso de falha total de uma fase, o relé de saída regressa à sua posição neutra (LED verde apagado). Não é necessária uma tensão de alimentação especial para o relé de controlo. Ligar o dispositivo a N. Em caso de falha total de N (condutor zero), o relé de saída volta à sua posição neutra (LED verde apagado).
