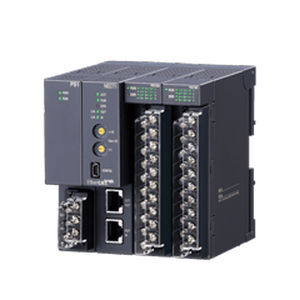

Módulo de rede Modbus TCP R30 series

EthernetModbus TCPCC-Link

Tamanho compacto Bus de alta velocidade Vasta seleção de módulos de E/S e módulos de rede Configurações básicas Slots de módulos Monte o módulo da fonte de alimentação e o módulo de rede nas ranhuras dedicadas (PWR e COM) e não monte nas ranhuras de E/S. A ranhura PWR está situada na extremidade esquerda e a ranhura COM está situada imediatamente à direita da ranhura PWR. As ranhuras E/S são numeradas por ordem crescente a partir da que se encontra imediatamente à direita do módulo de rede (ranhura 1, ranhura 2...). A cada ranhura E/S é atribuído um código que indica o número da ranhura E/S e os dados E/S são atribuídos pela ordem deste código. Quando uma ranhura E/S está vaga, são enviados ou recebidos dados em branco de/para o PLC, etc. Consumo de corrente O módulo de rede e os módulos de E/S funcionam com uma alimentação de aprox. 21 V CC através do módulo de alimentação. O consumo total de corrente do módulo de rede e dos módulos de E/S não deve ser superior à corrente de saída nominal máxima do módulo de alimentação eléctrica. Se o consumo total de corrente exceder a capacidade do módulo de alimentação, altere a combinação de módulos de E/S ou reduza o número de módulos de E/S.
